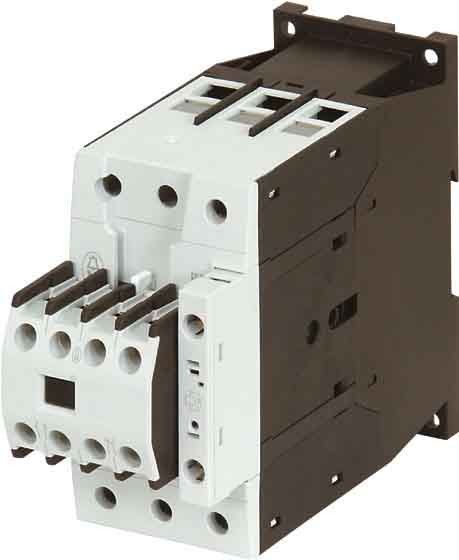

EATON Leistungsschütz DILM65-22(230V50HZ)
Art.Nr.: 127631
Auf Lager:
19 Stk.
Stand: 10.05.2024 06:04 Uhr
Lieferzeit: 1-3 Arbeitstage
Leistungsschütz DILM65-22(230V50HZ)
Hersteller: EATON
Hersteller-Art.Nr.: 277926
EAN: 4015082779269
Ursprung: Rumänien
Zolltarif: 85364900
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 98 A, gekapselt: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
Merkmale: | |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 98 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW |
Bemessungsbetriebsleistung NEMA | 37 kW |
Geeignet für Reiheneinbau | nein |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Schließer als Hauptkontakte | 3 |
