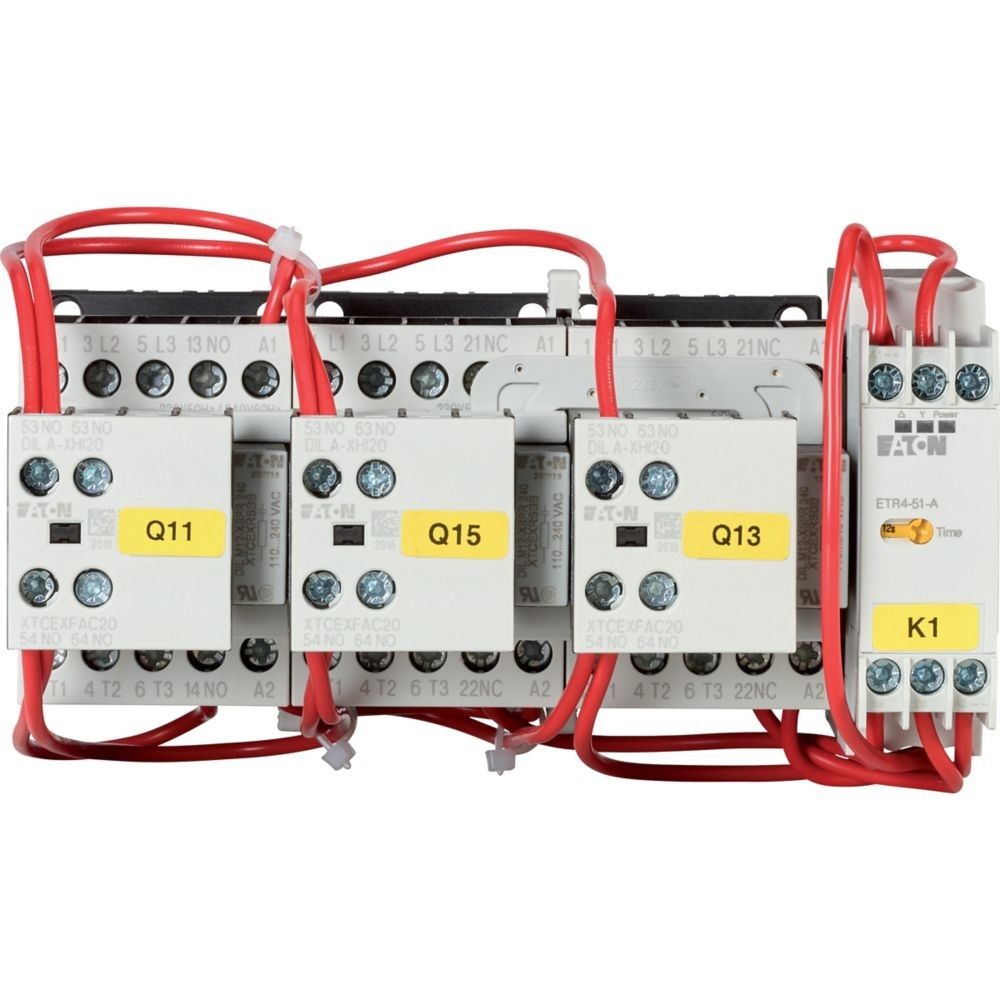

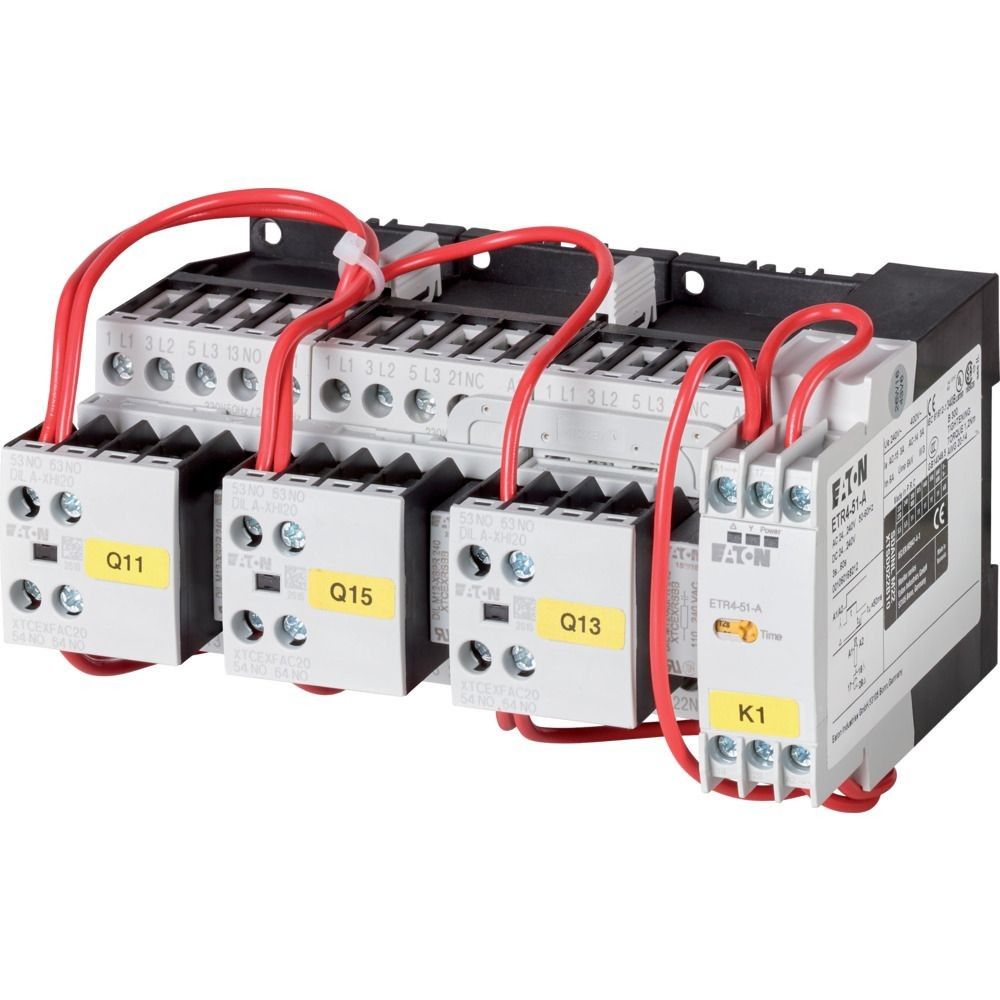

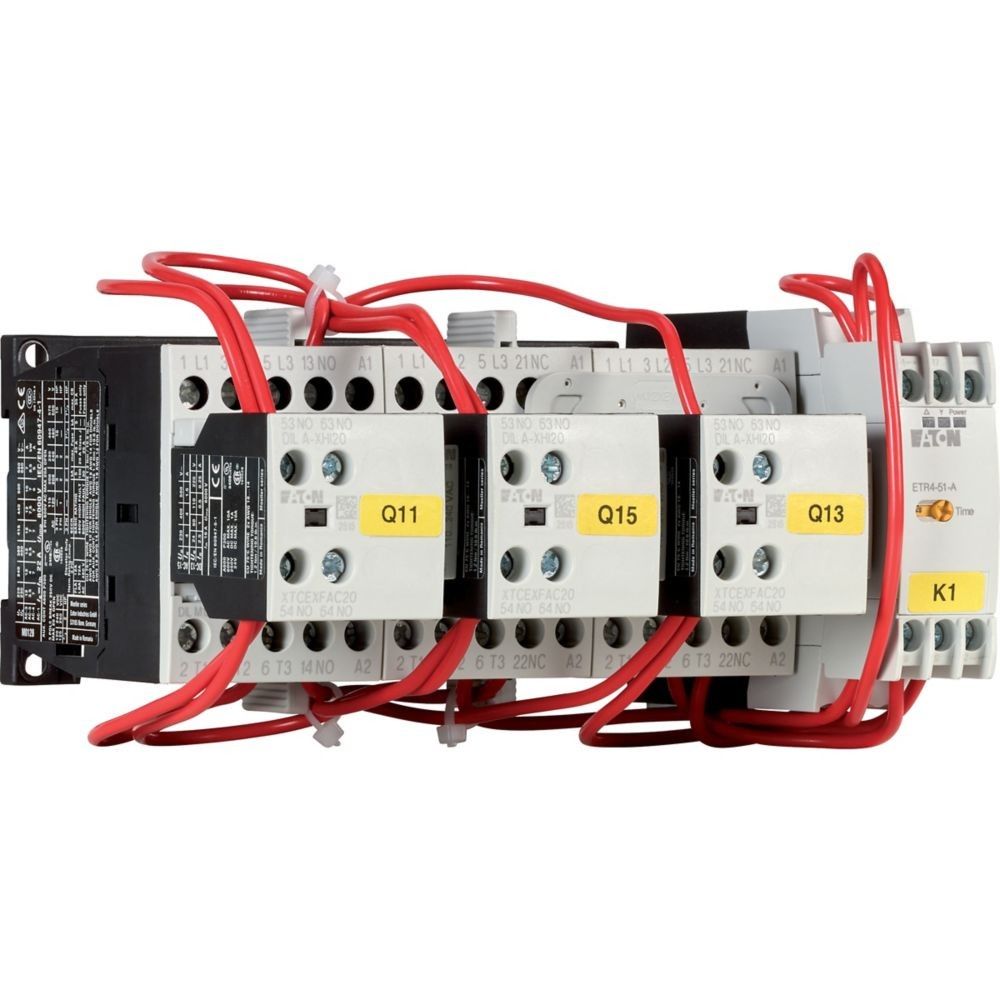

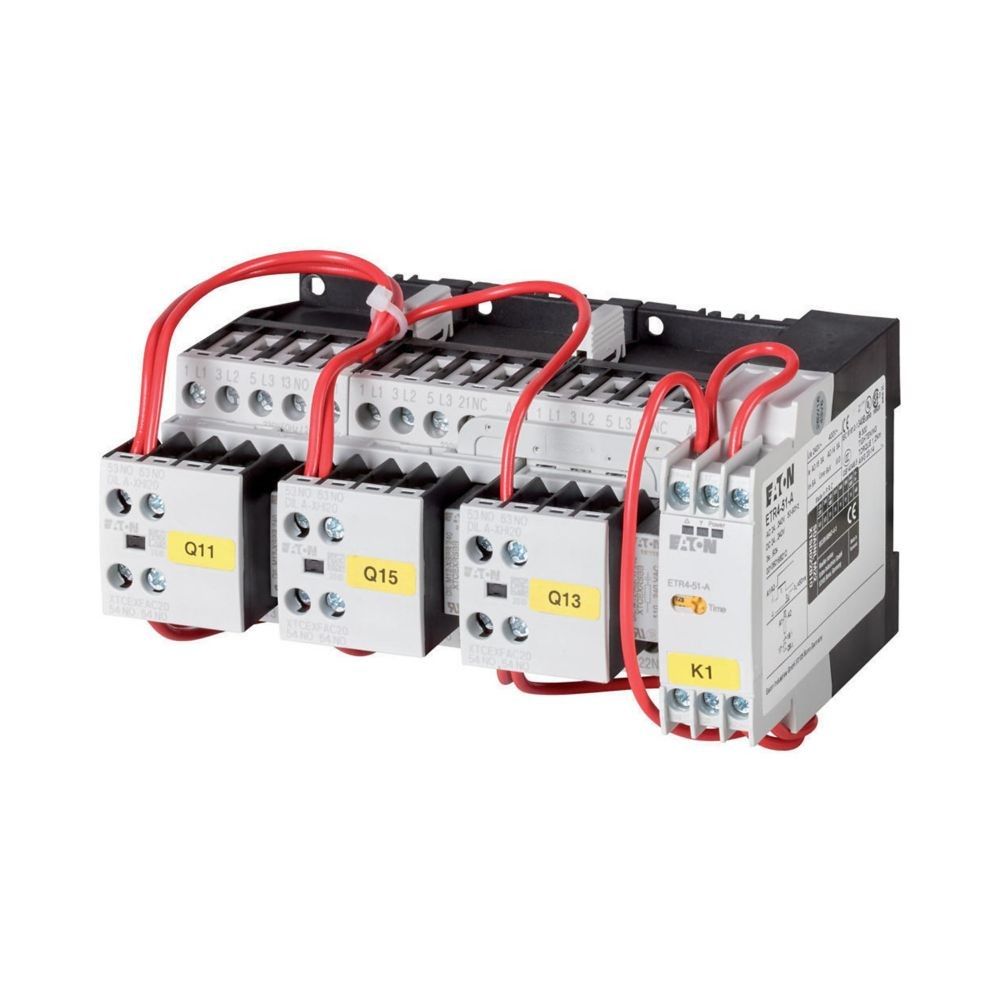

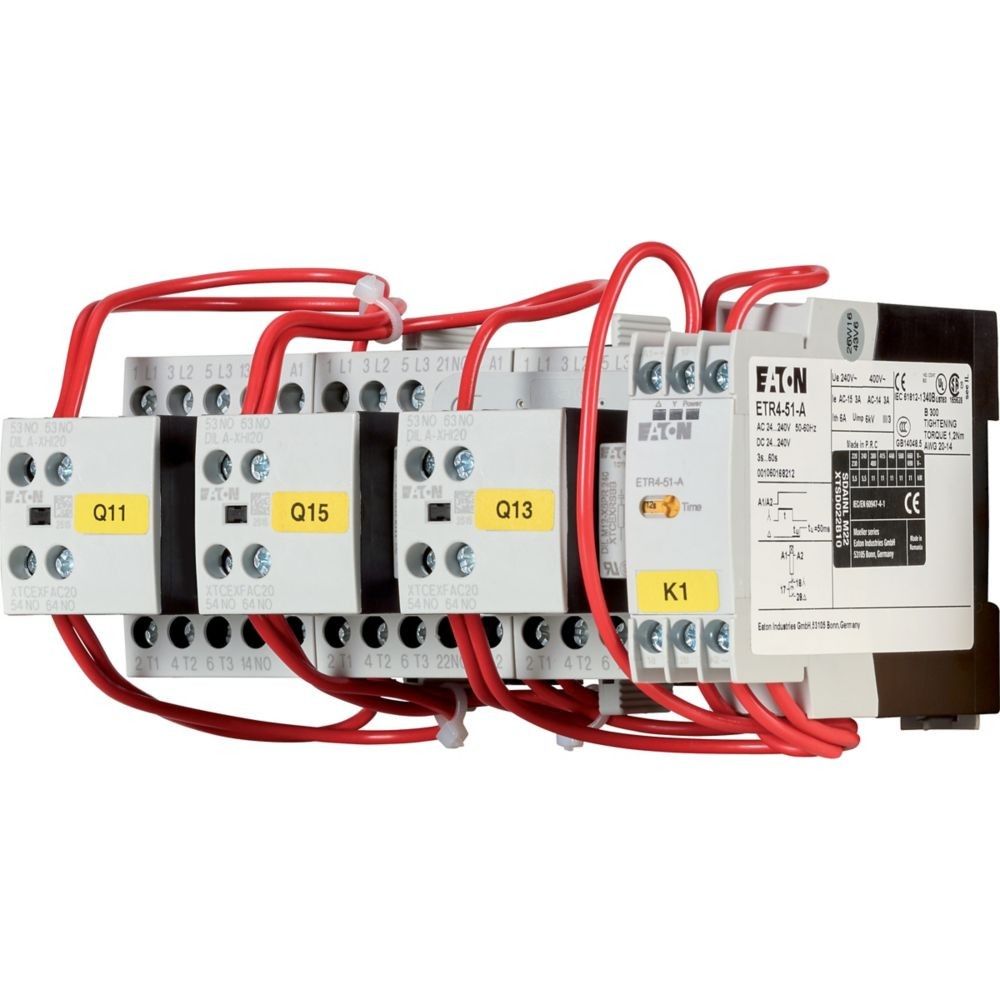

EATON Stern-Dreieck-Schützkombi. SDAINLM12(400V50HZ)
Art.Nr.: 1355285
Auf Lager:
2
Stk.
Stand: 22.12.2025 12:03 Uhr
Sofort lieferbar Lieferzeit: 1-3 Arbeitstage
Stern-Dreieck-Schützkombi. SDAINLM12(400V50HZ)
Hersteller: EATON
Hersteller-Art.Nr.: 101380
EAN: 4015081011230
Ursprung: Rumänien
Zolltarif: 85364900
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5,5 kW, 500 V: P= 5,5 kW, 660 V 690 V: P= 5,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 400 V 50 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM7-10
| Merkmale: | |
| Funktion | Stern-Dreieck-Schütz |
| Tragschienenmontage möglich | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 400 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 24..690 V |
| Betriebsspannung bei AC 60 Hz | 24..690 V |
| Betriebsspannung bei DC | 0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 12 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 158 mm |
| Höhe | 82 mm |
| Tiefe | 117 mm |
