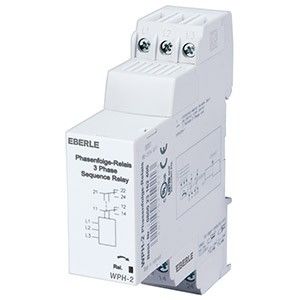

Phasenfolgerelais WPH-2

Hersteller: EBERLE

Hersteller-Art.Nr.: 080023162400

EAN: 4017254159213

Ursprung: Indonesien

Zolltarif: 85364900

Das Phasenfolgerelais überwacht gleichzeitig die richtige Folge (Drehsinn) der 3 Phasen L1, L2 und L3, sowie den Ausfall einer oder mehrerer Phasen. Solange die Phasenfolge stimmt und keine Phase ausgefallen ist, sind beiden Ausgangsrelais angezogen. Das Ausgangsrelais öffnet bei falscher Phasenfolge oder bei dem Ausfall von einer oder mehreren Phasen. Achtung: Zweiphasig weiterlaufende Motoren können unter Umständen soviel Rückspannung erzeugen, dass das Relais trotz Ausfall einer Phase nicht abfallen kann. In solchen Fällen empfehlen wir unseren Drehstromnetzwächter DWN einzusetzen. Zulassungen: UL und CSA.

Merkmale:
Ausführung des elektrischen Anschlusses	Klammeranschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	200..460 V
Versorgungsspannung bei AC 60 Hz	200..460 V
Funktion Phasenfolgeüberwachung	ja
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	nein
Funktion Überspannungserkennung	nein
Funktion Asymmetrieerkennung	nein
Spannungsmessbereich	200..460 V
Max. zulässige Ansprechverzögerungszeit	0,2 s
Max. zulässige Rückfallverzögerungszeit	0,3 s
Anzahl der Kontakte als Wechsler	2
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	200..460 V
Betriebsspannung bei AC 60 Hz	200..460 V
Bemessungsschaltstrom	8 A
Breite	45434 mm
Höhe	90 mm
Tiefe	71,5 mm
