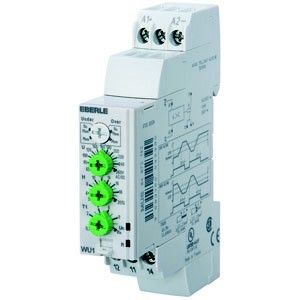

EBERLE Spannungswächter WU 80

Art.Nr.: 892016

Mehr von EBERLE

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

Spannungswächter WU 80

Hersteller: EBERLE

Hersteller-Art.Nr.: 040011731600

EAN: 4017254148750

Ursprung: Indonesien

Zolltarif: 85364900

Das Überwachungsrelais WU dienen der Überwachung von Über- oder Unterspannung. Über den frontseitigen Wahlschalter wird zwischen Über- oder Unterspannung mit oder ohne Speicherfunktion gewählt. Der Einstellbereich liegt bei UC 20...80V. Wenn die überwachte Spannung im Überspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer überschreitet, öffnet das Ausgangsrelais Sobald die Spannung unter den Schwellwert minus der Hysterese sinkt, schliesst das Relais sofort wieder. Wenn die überwachte Spannung im Unterspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer unterschreitet, öffnet das Ausgangsrelais. Sobald die Spannung über den Schwellwert plus der Hysterese steigt, schliesst das Relais sofort wieder. Zulassungen: UL und CSA.

Merkmale:
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..48 V
Versorgungsspannung bei AC 60 Hz	24..48 V
Versorgungsspannung bei DC	24..48 V
Spannungsmessbereich 1	20..80 V
Spannungsart des Messbereichs	AC/DC
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	nein
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	nein
1-Phasen-Fenster möglich	nein
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterspannung	ja
Enthält Funktion Gleichspannung-Überspannung	ja
Enthält Funktion Gleichspannung-Fenster	nein
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	10 s
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	24..48 V
Betriebsspannung bei AC 60 Hz	24..48 V
Betriebsspannung bei DC	24..48 V
Bemessungsschaltstrom	5 A
Breite	45429 mm
Höhe	90 mm
Tiefe	63,5 mm
