EBERLE Strommessrelais IMI-1
Art.Nr.: 1222730

Lieferzeit: 7-14 Arbeitstage

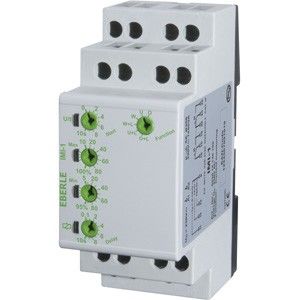

Strommessrelais IMI-1
Hersteller: EBERLE
Hersteller-Art.Nr.: 053015140200
EAN: 4017254155970
Ursprung: Österreich
Zolltarif: 85364900
Strommessrelais zur Überwachung von Gleich- und Wechselstrom. 3 Messbereiche. Die Stromart wird automatisch erkannt. Das Gerät verfügt über 3 Betriebsarten. Minimum: Es wird ein Mindeststrom überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Maximum: Es wird ein Höchststrom überwacht, das Relais schaltet bei Überschreiten des Sollwertes. Window (Fenster): Es wird ein Strombereich überwacht, das Relais schaltet sobald der Strom den Bereich über- oder unterschreitet. Jede Betriebsart kann mit oder ohne Fehlerspeicher gewählt werden. Funktionen frontseitig einstellbar. Getrennte Einstellung der Schaltschwellen. Einstellbare Fehlerreaktion und Anlaufüberbrückungszeit. Anzeige des Betriebszustandes über 3 LED: UH , >max. und
Merkmale: | |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Mit abnehmbaren Klemmen | nein |
Externe Stromversorgung erforderlich | nein |
Spannungsart der Versorgungsspannung | AC |
Versorgungsspannung bei AC 50 Hz | 230 V |
Versorgungsspannung bei AC 60 Hz | 230 V |
Stromart | AC |
Strommessbereich | 0,1..10 A |
Ansprechwert Stromstärke 1 | 10..20 A |
1-Phasen-Unterstrom möglich | ja |
3-Phasen-Unterstrom möglich | ja |
1-Phasen-Überstrom möglich | ja |
3-Phasen-Überstrom möglich | ja |
1-Phasen-Fenster möglich | ja |
3-Phasen-Fenster möglich | ja |
Enthält Funktion Gleichspannung-Unterstrom | ja |
Enthält Funktion Gleichspannung-Überstrom | ja |
Funktion Gleichstrom-Fenster | ja |
Min. einstellbare Ansprechverzögerungszeit | 0,1 s |
Max. zulässige Ansprechverzögerungszeit | 10 s |
Min. einstellbare Rückfallverzögerungszeit | 0,1 s |
Max. zulässige Rückfallverzögerungszeit | 10 s |
Externer Stromwandler | nein |
Anzahl der Kontakte als Wechsler | 2 |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 230 V |
Betriebsspannung bei AC 60 Hz | 230 V |
Bemessungsschaltstrom | 5 A |
Breite | 35 mm |
Höhe | 87 mm |
Tiefe | 63 mm |
