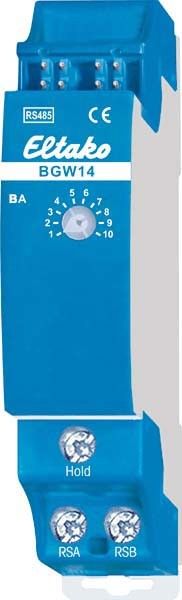

ELTAKO Bus-Gateway BGW14

RS485-Bus-Gateway. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. An den Klemmen RSA/RSB können bis zu 16 RS485-Sensoren BUTH55ED/12VDC, BBH55E/12VDC und BTR55EH/12VDC angeschlossen werden. Über den 4-Draht-Bus erfolgt die Datenübertragung und die Stromversorgung mit einem 12V DC-Schaltnetzteil. Der Anschluss erfolgt z.B. mit handelsüblichem Telefonkabel (J-Y (ST) Y 2x2x0,8mm2). Die zulässige Gesamtleitungslänge beträgt 1000m. Der dem BGW14 beiliegende zweite 120? Abschlusswiderstand muss an dem am weitesten entfernten Sensor zusätzlich an die Klemmen RSA/RSB angeschlossen werden. Mit bis zu 8 BGW14 lassen sich Daten von bis zu 128 Sensoren in den RS485-Bus einspeisen. Die Einstellung des Betriebsarten-Drehschalter BA erfolgt gemäß Bedienungsanleitung.
