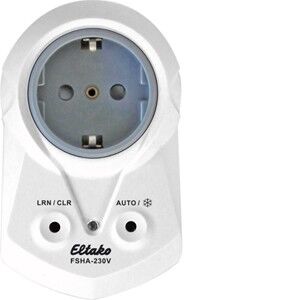

ELTAKO Funkaktor FSHA-230V

1 Schließer nicht potenzialfrei 10A/250V AC. Verschlüsselter Funk, ­bidirektionaler Funk und Repeater-Funktion zuschaltbar. Stand-by-Verlust nur 0,8 Watt. Zwischenstecker für deutsche Schutzkontakt-Steckdose. Mit erhöhtem Berührungsschutz. Versorgungs- und Schaltspannung 230V. Kontaktschaltung im Nulldurchgang. Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Der FSHA wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Fenstergriffe, Bewegungsmelder und Funktaster. Nach dem Einstecken die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher eingesteckt wird. Es können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Zustandsänderung wird dann mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren und im Controller eingelernt werden. Der FSHA arbeitet als Zweipunkt-Regler: Bei Ist-Temperatur > = Soll-Temperatur wird ausgeschaltet. Bei Ist-Temperatur < = (Soll-Temperatur Hysterese) wird eingeschaltet. Die Hysterese ist mit 1° festgelegt. Grundsätzlich ist die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird auf 8°C geregelt. Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sofern Fenster/Tür-Kontakte oder Fenstergriffe eingelernt wurden. Der Frostschutz bleibt jedoch aktiv. Solange alle eingelernten Bewegungsmelder keine Bewegung gemeldet haben, wird auf Absenkbetrieb geschaltet und die Soll-Temperatur wird um 2° abgesenkt. Sobald ein Bewegungsmelder wieder Bewegung meldet, wird auf Normalbetrieb geschaltet. Ist ein Funktaster eingelernt, so sind die 4 Tasten fest mit folgenden Funktionen belegt: Rechts oben: Normalbetrieb (AUTO), auch per Schaltuhr aktivierbar. Rechts unten: Nachtabsenkbetrieb um 4°, auch per Schaltuhr aktivierbar. Links oben: Absenkbetrieb um 2°. Links unten: Aus (Frostschutz aktiv). Sind gleichzeitig Bewegungsmelder und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein Bewegungsmelder schaltet bei Bewegung folglich einen mit dem Funktaster gewählten Absenkbetrieb wieder aus. Störbetrieb: Wird länger als 1 Stunde kein Funktelegramm eines Temperatursensors empfangen, leuchtet die LED und es wird auf Störbetrieb geschaltet. Der FSHA-230V schaltet zyklisch für 4,5 Minuten ein und für 10,5 Minuten aus. Wird wieder ein Funktelegramm empfangen, erlischt die LED und es wird automatisch wieder auf Normalbetrieb geschaltet. Die LED begleitet den Einlernvorgang und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
