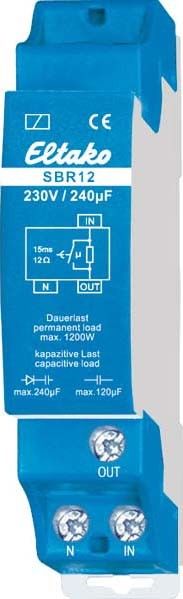

ELTAKO Strombegrenzungsrelais SBR12-230V/240µF

1 Schließer 16A/250V AC. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Maximale kapazitive Last 240µF nach Gleichrichter (z.B. Energiesparlampen und EVGs) bzw. 120µF direkt am Netz (z.B. parallelkompensierte Leuchtstofflampen). Begrenzungswiderstand 12?, Begrenzungsdauer ca. 15ms. Der Einschaltstromimpuls von Energiesparlampen, Leuchtstofflampen und Kompakt-Leuchtstofflampen wird durch kurzzeitiges (ca. 15ms) Zuschalten von Hochlastwiderständen (12?) auf 20A begrenzt. Das Strombegrenzungsrelais wird dem zu schützenden Relaiskontakt eines Schaltgerätes nachgeschaltet. Dauerlast max. 1200W, maximale Schalthäufigkeit 600/h. Erklärung zur kapazitiven Lastangabe: Die Angabe der maximalen kapazitiven Last direkt am Netz muss z.B. bei parallelkompensierten Leuchtstofflampen bzw. konventionellen Vorschaltgeräten beachtet werden. Hierbei entscheidet der parallel zum Netz liegende Kondensator pro Leuchtmittel über die korrekte Dimensionierung. Die Angabe der maximalen kapazitiven Last nach Gleichrichter muss z.B. bei Leuchtstofflampen mit EVG und Energiesparlampen beachtet werden. Es kann mit einer Ersatzkapazität von ca. 10µF pro Leucht­mittel gerechnet werden.
