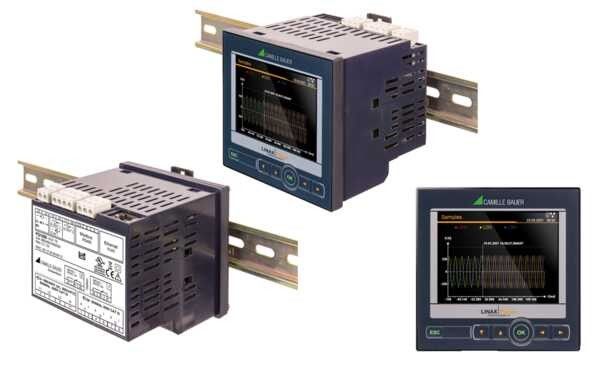

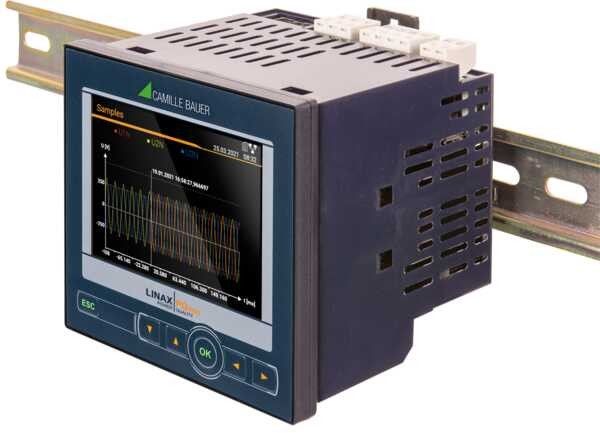

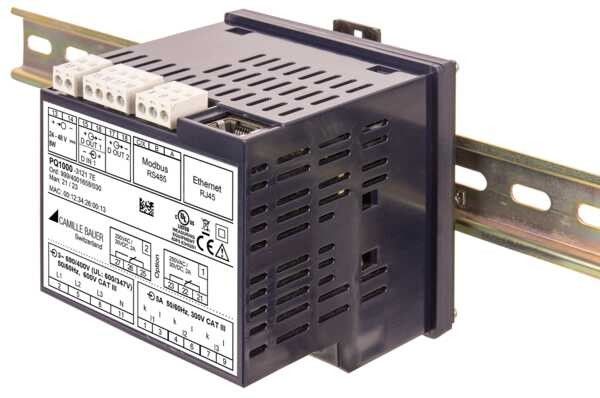

GOSSEN METRAWATT Netzqualitätsanalysator LINAX PQ1000 #189017

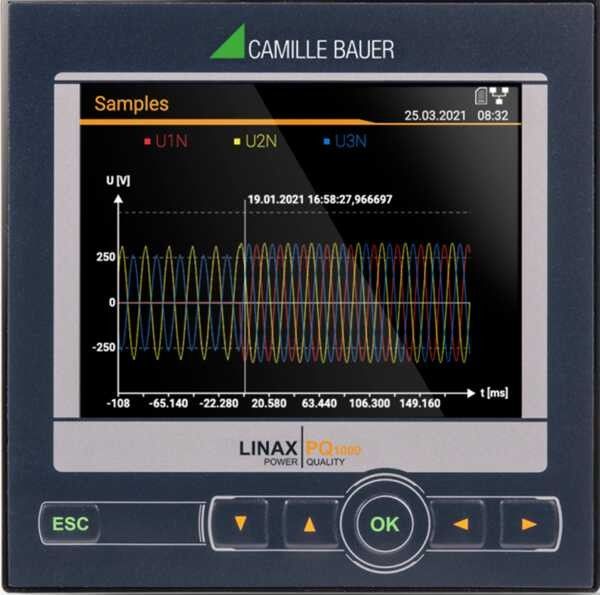

LINAX PQ1000 Multifunktionaler Netzqualitätsanalysator, programmierbar. Der LINAX PQ1000 kombiniert die Eigenschaften eines normativen PQ-Messgerätes mit Funktionen für die Energieverbrauchs- und Netzzustandsanalyse. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das hochauflösende Farb-TFT Display (320x240px) zu bedienen oder zu parametrieren. Der integrierte Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich. . Netzqualitätsanalyse Das Gerät ermöglicht eine permanente Bewertung der Netzqualität gemäss IEC 61000-4-30 Ed.3 in Klasse S. Die erfassten PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch, RVC, Stromüberhöhung und Frequenzänderung, homopolare Spannung) dienen sowohl dem Nachweis, dass Störungen aufgetreten sind, als auch der Suche nach dem Störungs-Verursacher, um die Versorgungssicherheit zu erhöhen. Mit den statistischen Spannungs- und Stromgrössen kann die Einhaltung von Lieferverträgen oder interner Vorgaben überprüft werden. Die Bewertung nach EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T oder selbstdefinierten Grenzen kann nach der Messung erfolgen, entsprechende Konformitätsberichte direkt via Geräte-Website erstellt werden (PQEasy-Report). Unabhängige Zertifizierung nach IEC 62586-2 durch Eidgenössisches Institut für Metrologie METAS Unterstützung des standardisierten, herstellerunabhängigen PQDIF-Formats nach IEEE 1159.3 Einstellbare Ereignis-Aufzeichnungsdauer: Bis 6 Sekunden für Kurvenform und 3 Minuten für RMS-Werte Ereignisanzeige via Website mit Zeit-Zoom und Wertablesung Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Lastprofil-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse 0.5S, Blindenergie Klasse 0.5S (HT/NT, Bezug/Abgabe), programmierbare Auflösung Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse. Kommunikation Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG) Optional: IEC61850, Profinet I/O, Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Security Flexible Rollenbasierte Zugriffskontrolle Verschlüsselte Kommunikation via HTTPS Audit-Log registriert alle sicherheitsrelevanten Vorgänge, Unterstützung von SYSLOG für den Transfer an zentralen Überwachungsserver Client-Whitelist: IP-Adressliste zur Einschränkung der zugriffsberechtigten Rechner Digitale Firmware-Signatur: Manipulierte Firmware-Dateien können nicht ins Gerät eingespielt werden Weitere Eigenschaften 3 Strom- und 3 Spannungsmesskanäle mit 0.2% Genauigkeit, Direktmessung oder über Wandler Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 1 Digitalein/-ausgang 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Schalttafel-Einbau 96x96mm Identische Bedienung wie Geräte der AM/CU/DM-Reihe Optionen Hardware: Analogausgänge ±20mA (2/4) Relaisausgänge (2) Digitaleingänge (4) aktiv / passiv GPS-Zeitsynchronisation Fehlerstromerkennung (Differenz- oder Erdleiterstrom) Temperaturüberwachung (Pt100, PTC) IEC61850 Profinet I/O.
