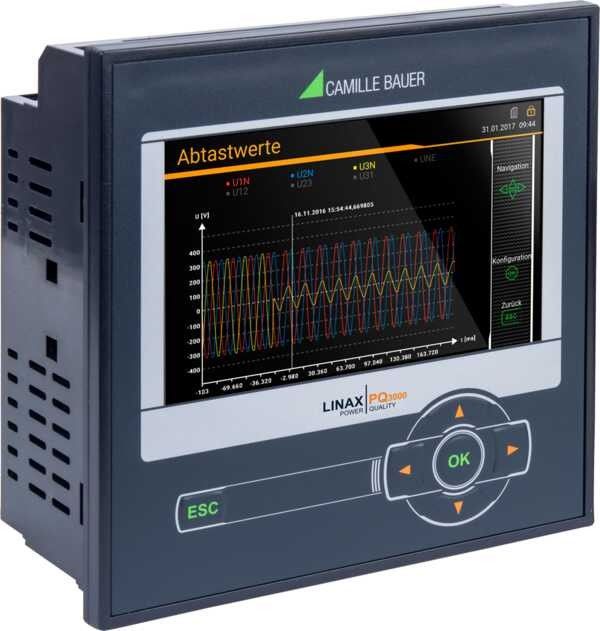

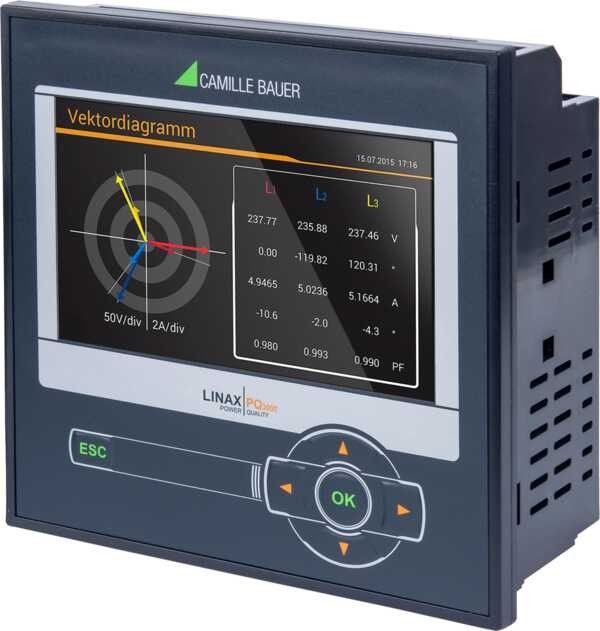

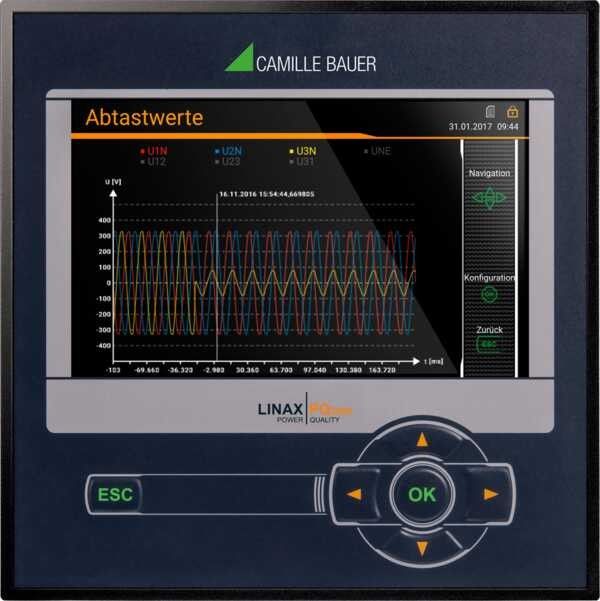

GOSSEN METRAWATT Netzqualitätsanalysator LINAX PQ3000 230VETH

Normative PQ-Überwachung und Energieverbrauchsanalyse. Der LINAX PQ3000 kombiniert die Eigenschaften eines normativen PQ-Messgerätes mit Funktionen für die Energieverbrauchs- und Netzzustandsanalyse. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das hochauflösende Farb-TFT Display (800x480px) zu bedienen oder zu parametrieren. Der integrierte Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich.. Netzqualitätsanalyse Das Gerät ermöglicht eine permanente Bewertung
der Netzqualität gemäss IEC 61000-4-30 Ed.3 in Klasse A. Die erfassten PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch, RVC, Stromüberhöhung und Frequenzänderung, homopolare Spannung) dienen sowohl dem Nachweis, dass Störungen aufgetreten sind, als auch der Suche nach dem Störungs-Verursacher, um die Versorgungssicherheit zu erhöhen. Mit den statistischen Spannungs- und Stromgrössen kann die Einhaltung von Lieferverträgen oder interner Vorgaben überprüft werden. Die Bewertung nach EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T oder selbstdefinierten Grenzen kann nach der Messung erfolgen, entsprechende Konformitätsberichte direkt via Geräte-Website erstellt werden (PQEasy-Report). Unabhängige Zertifizierung nach IEC 62586-2 durch Eidgenössisches Institut für Metrologie METAS Unterstützung des standardisierten, herstellerunabhängigen PQDIF-Formats nach IEEE 1159.3 Einstellbare Ereignis-Aufzeichnungsdauer: Bis 6 Sekunden für Kurvenform und 3 Minuten für RMS-Werte Ereignisanzeige via Website mit Zeit-Zoom und Wertablesung Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Lastprofil-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse 0.2S, Blindenergie Klasse 0.5S (HT/NT, Bezug/Abgabe), programmierbare Auflösung Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse. Optionen Bis zu 3 modulare Erweiterungen: Analogausgänge ±20mA (2/4), Relaisausgänge (2), Digitaleingänge (4) aktiv / passiv, GPS-Zeitsynchronisation, Fehlerstromerkennung (Differenz- oder Erdleiterstrom), Temperaturüberwachung (Pt100, PTC), USV (5x3 Minuten), IEC61850, Profinet I/O Kommunikation Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG) Optional: IEC61850, Profinet I/O, Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Security Flexible Rollenbasierte Zugriffskontrolle Verschlüsselte Kommunikation via HTTPS Audit-Log registriert alle sicherheitsrelevanten Vorgänge, Unterstützung von SYSLOG für den Transfer an zentralen Überwachungsserver Client-Whitelist: IP-Adressliste zur Einschränkung der zugriffsberechtigten Rechner Digitale Firmware-Signatur: Manipulierte Firmware-Dateien können nicht ins Gerät eingespielt werden Weitere Eigenschaften 4 Strom- und 4 Spannungsmesskanäle mit 0.1% Genauigkeit, Direktmessung oder über Wandler Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 2 Digitalausgänge 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Schalttafel-Einbau 144x144mm Identische Bedienung wie Geräte der AM/CU/DM-Reihe Datenanalyse Mit der
SMARTCOLLECT PM20 Software
können PQDIF- Dateien angezeigt, in einer Datenbank gespeichert und analysiert werden. Es kann auch ein Konformitätsbericht erstellt werden. Über den Link
http://www.pqview.com/pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden..
