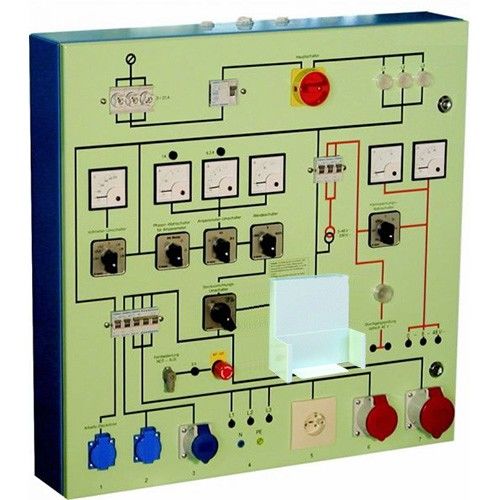

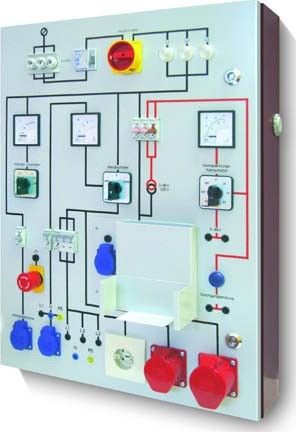

HT INSTRUMENTS Werkstattprüftafel HT-PT03

Mess- und Prüfmöglichkeiten:
nach VDE 0104 an WS- und DSBetriebsmitteln
Nach DIN VDE 0701/0702 (optional mit externem Gerätetester z.B. Eurotest 0701/2)
Betriebsspannung
Stromaufnahme an WS-Verbrauchern max. 16 A
Durchgangsprüfung optisch
Kleinspannung 0-42 V / AC
Bestückung:
Netzanschlussklemmen 5 x 4 mm²
1 EI-Schutzschalter (RCD) pulsstromsensitiv, 4-polig /25/0,03 A
1 Hauptsicherung 3/25 A, E 18
1 Haupt-/NOT-/AUS-Schalter, 3/25 A in 0-Stellung abschließbar
1 NOT-AUS-Taster, verrastend
1 Gerätesicherung 2 A, 5/20 mm
1 Klemmenanschluss für externen NOT-AUS-Taster
1 Klemmenanschluss für externe Signalleuchte nach VDE 0104
1 Klemmenanschluss für den Anschluss einer Erweiterungstafel
1 Voltmeter-Umschalter zur Messung von Verkettungs- und Phasenspannungen
1 Voltmeter 0-500 V, Kl. 1,5, 72 x 72 mm
1 Leitungsschutzschalter, 1-polig B 16 A
1 Amperemeter 0-15/30 A, Kl. 1,5, 12 x 12 mm
1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)
1 Leitungsschutzschalter, 1-polig, B 16 A
1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeitssteckdose)
3 Sicherheitslaborbuchsen L1, N, PE, 16 A, 230 V, 4 mm (Mess-Steckbuchsen)
1 Wendeschalter 25 A (links-0-rechts)
1 CEE-Steckdose 5-polig, 32 A, 400 V (Arbeitssteckdose)
1 CEE- Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
1 Leitungsschutzschalter, 3-polig, C 16 A
5 Sicherheitslaborbuchsen 4 mm L1, L2, L3, N, PE, 16 A, 230 V (Arbeitssteckbuchsen)
1 Perilex - Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
1 Sicherheitstransformator 100 VA Primär 230 V/sek 3, 5, 8,12, 24, 42 V AC
1 Leitungsschutzschalter, 1-polig, C 2A I, Trafo prim.
1 Leitungsschutzschalter, 1-polig, C 4A, I, Trafo, (0-24 V) sek.
1 Leitungsschutzschalter, 1-polig, C 2A, I, Trafo (42 V) sek.
1 Durchgangsprüfleuchte 42 V, 2 W
2 Sicherheitslaborbuchsen 4 mm für optische Durchgangsprüfung
1 Kleinspannungs-Wahlschalter 0-3-5-8-1 2-24-42 V
1 Voltmeter 0-15/0-60 V, Kl. 1,5, 72 x 72 mm
2 Sicherheitslaborbuchsen 4 mm zur Abnahme der Kleinspannung 0-42 V
Halterung für abnehmbaren Gerätestester
Gewicht: 34 kg
Abmessung (B x H x T): 600 x 800 x 150 mm
