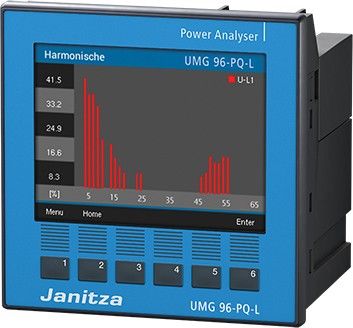

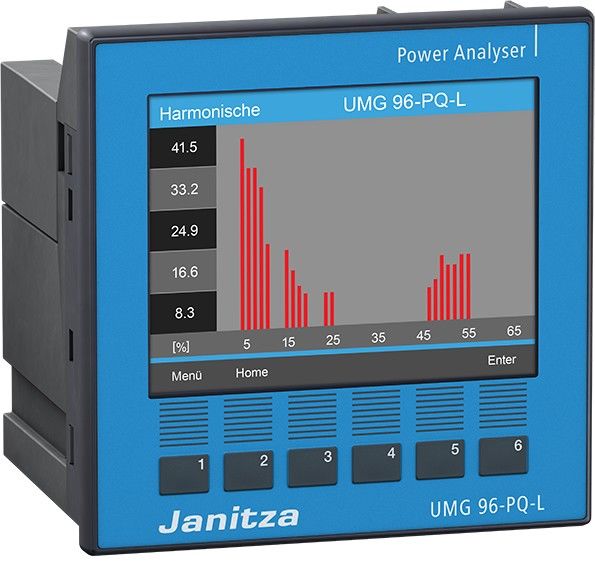

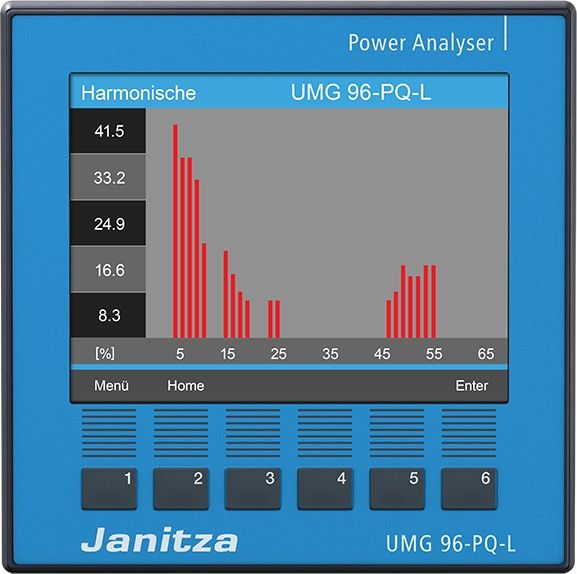

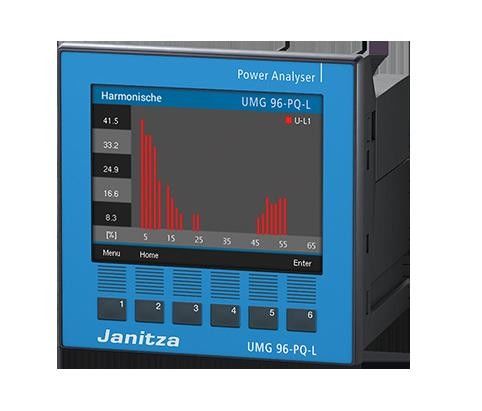

JANITZA Spannungsanalysator UMG96PQL, 90277VKl.S
Art.Nr.: 817774
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Spannungsanalysator UMG96PQL, 90277VKl.S
Hersteller: JANITZA
Hersteller-Art.Nr.: 5236021
EAN: 4251861102600
Ursprung: Deutschland
Zolltarif: 90303200
Energiemessgerät UMG 96-PQ-L
IEC61000-4-30 Klasse S
mit Uhr, Batterie und Messdatenspeicher (64MB)
Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT)
Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DC
Installationskategorie: 300 V CAT III
Messung in TN- und TT-Netzen
Messung von Oberschwingungen bis zur 65.
Wirkarbeit Klasse 0,2S
3 Spannungsmesseingänge:
Messkategorie: 600 V CAT III
Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC
Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)
3 Strommesseingänge:
Messkategorie: 300V CAT II
Nennstrom 5A / 1A einstellbar
Strommessbereich: 5 mA... 6 A
Auflösung: 0,1mA
Peripherie:
je 3x Digitale Eingänge und Ausgänge
1x Analog Ausgang
1x RS485 (Modbus RTU)
Zubehör (inklusiv):
33.03.389 Installationsanleitung inkl. Sicherheitshinweise und Software-GridVis"
Schnelleinstieg
52.22.251 Befestigungssatz
52.00.008 RS485-Abschlusswiderstand 120 Ohm
Programmiersoftware GridVis Essentials download:
www.janitza.de/gridvis-download.html
| Merkmale: | |
| Ausführung | Messwandler |
| Montageart | Frontmontage |
| Amperemeter | ja |
| Blindleistungsmesser | ja |
| Mit Drehzahlmesser | nein |
| Frequenzmesser | ja |
| Voltmeter | ja |
| Oberwellenmessung | 65. Harmonische |
| Scheinleistung | ja |
| Wirkleistungsmessgerät | ja |
| Leistungsfaktor | ja |
| Phasenwinkel (cos phi) | ja |
| Messwertspeicher | 64 MB |
| Anzahl der Spannungsmesseingänge | 3 |
| Anzahl der Strommesseingänge | 3 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung bei AC 50 Hz | 90..277 V |
| Versorgungsspannung bei DC | 90..250 V |
| Maximalstrom (Imax) | 6 A |
| Display | graphisch |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 3 |
| Anzahl der Ethernet-Anschlüsse | Nur über Modul RCM-EL, 5232010 |
| Geeignet für RJ-Stecker | Nur über Modul RCM-EL 5232010 |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für MODBUS | Modbus RTU |
| Unterstützt Protokoll für PROFINET IO | nein |
| Breite | 96 mm |
| Höhe | 96 mm |
| Tiefe | 87,2 mm |
| Schutzart (IP), frontseitig | Mit Dichtung (Artikelnummer 2901065) IP54 |
