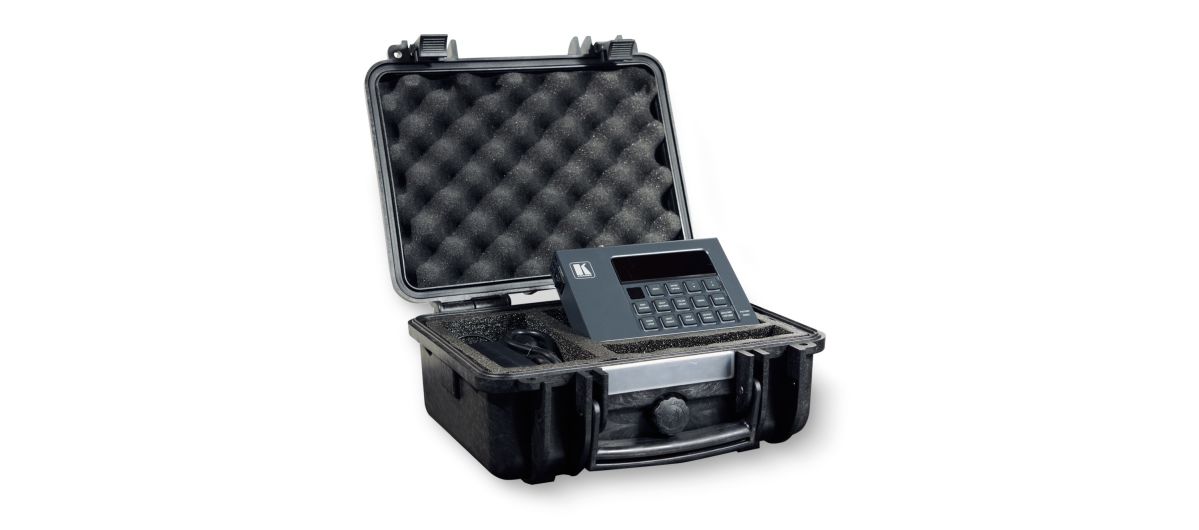

KRAMER SignalGenerator/Analysator 860

860 ist ein handlicher HDMI 18G (6G je Grafikkanal) Signal-Generator und -Analysator zum Erzeugen, Testen und Prüfen von Signalen in Systemen bis 4K @60 Hz (4:4:4) HDMI 2.0/HDCP 2.2. Mit 88 möglichen Auflösungen, 55 verschiedenen Testbildern und über einem Dutzend AV-Analysefunktionen bietet das Gerät ein sehr breites Spektrum von Testmöglichkeiten. HDMI-Datenpakete, EDID- und HDCP-Analysen werden zusammen mit EDID-Upload und -Emulation geboten. Weiterhin kann der Status- und Kontrolldaten-Kanal (SCDC) überwacht werden, wodurch 18G HDMI-Signale erkannt und analysiert werden können. Bis acht Kanäle von LPCM Audio-Testsignalen können in einem weiten Frequenz- und Pegelbereich erzeugt werden. - Max. Auflösung - 4K @60 Hz (4:4:4). - Standards - HDR10, HDMI 2.0, DVI 1.0 und HDCP 1.4/2.2. - Datenpfad-Analyse - Quelle und Senke von HDMI-Signalen bis 18G (6G je Grafikkanal). - Analyse von HDMI-Datenpaketen. - - Analyse und Überwachung von HDCP 1.4 und 2.2. - - Analyse und Emulation von EDID-Daten - Einschl. SCDC. - Analyse von Audio-Eingangssignalen. - - HDR Umgehungs- und Analyse-Unterstützung. - - HDMI Timing-Generator - Bis 4096×2160 @60 Hz (4:4:4), 8-Bit. - VGA-Auflösungen - 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (Reduziertes Blanking
RB), 1600×1200, 1680×1050, 1920×1200 (RB), 2048×1080p. - Sonderauflösungen - 640×480 und 1920×1080. - Ein- und Ausgang für externes Stereo-Audio. - - LPCM-Sinus Audio-Erzeugung - Bis acht Kanäle. - Steuerung - Frontblende, RS-232, Telnet und IR-Fernbedienung. - OLED-Display - Mit schnellem Update der Statusinformationen. - Detailreiches OSD - Für Einstellungen und Informationsanzeigen. - Update per USB für Firmware und Testbilder. - - Handliche Größe. - - HDMI-Auflösungen - 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (RB), 1600×1200, 1680×1050, 1920×1200 (RB), 3G 4K, 6G 4K. - Heavy-duty, waterproof, padded protective case included. - - Standards Compliance - DVI 1.0 and HDCP 1.4/2.2.
