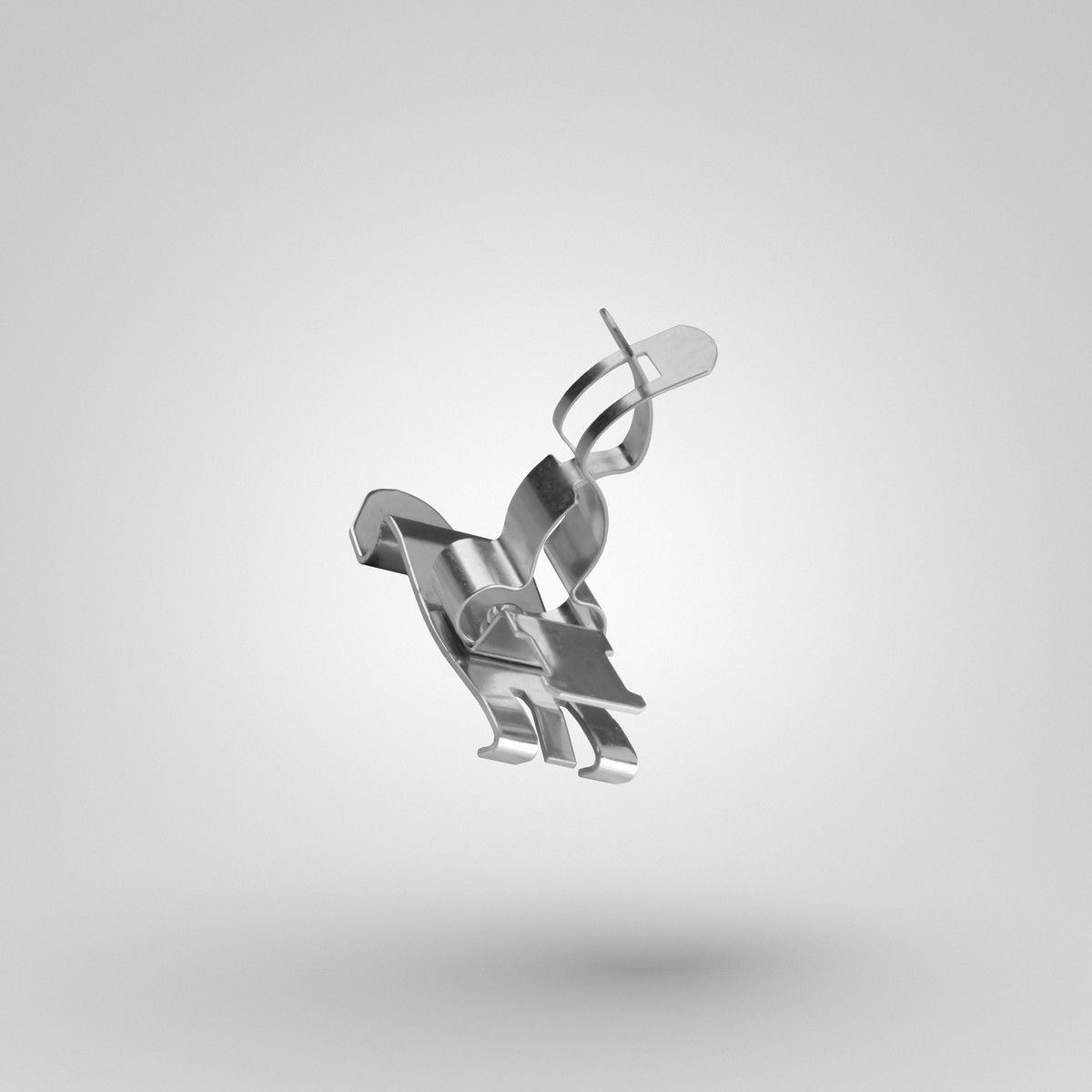

LAPP EMC-GUARD MOUNT-LSR 3-12 61721308

Schirmklemme EMC-GUARD MOUNT-LSR 3-12
Schirmklemme
schrauben, Direktmontage
Schirmdurchmesser (min./max.): 3mm - 12mm
Stahl galvanisch verzinkt
Anwendungsgebiete: Für den Außenbereich geeignet
Für die Kontaktierung von geschirmten Leitungen mit Massepotential
Zum Schutz vor elektromagnetischen Störungen und zum Potentialausgleich
In Schaltschränken sowie an Motorsteuerungen, Gehäusen oder Maschinenanlagen verwendbar
Nutzen: Die elektrisch leitende Beschichtung der verzinkten Oberfläche sowie die großflächige Schirmkontaktierung bewirken einen niederohmigen Übergang zwischen dem Kupferabschirmgeflecht der Leitung sowie der Schirmklemme und leiten dadurch hochfrequente Störungen sicher ab (EMV)
Ermöglicht schnelles und werkzeugfreies Hineindrücken der abisolierten, geschirmten Leitung
Arrondiertes Material ohne scharfe Kanten für bestmöglichen Schutz der Leitung
Optimale Zugentlastung über Zugentlastungsbügel, der mittels Kabelbinder am Außenmantel der Leitung befestigt wird
Mit unterschiedlichen Klemmbereichen zur individuellen, platzsparenden Montage erhältlich
Variante DINrail mit aufsteckbarem Montagebügel für 35mm-Hutschienen ist werkzeugfrei montierbar
Die starke Federwirkung sorgt für gleichbleibende Schirmkontaktierung und konstante Leitfähigkeit
Variante MOUNT zur Direktmontage auf zB Montageplatten / Blechkonstruktionen mittels M4-Schraube
Einfache Integration ins Maschinenkonzept durch kompakte Abmessungen
