LAPP H07BQ-F 3G1,5 0013621
Art.Nr.: 1399746
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
H07BQ-F 3G1,5 0013621
Hersteller: LAPP
Hersteller-Art.Nr.: 0013621
EAN: 4044773039948

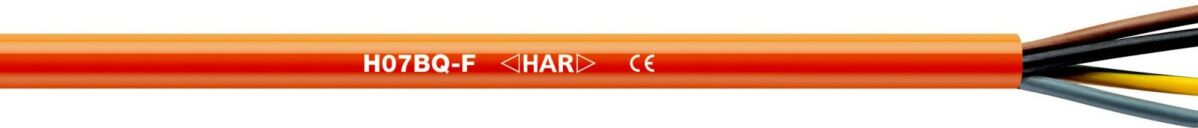

Anschlussleitung H07BQ-F 3G1,5
Anschlussleitung
3G1.5
U0/U: 450/750 V
PUR
Aderidentifizierung: Farben
flexibel
Anwendungsgebiete: Anschlussleitung für Baumaschinen und mobile Elektrohandgeräte
PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig
Für den Außenbereich geeignet
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
PUR-Außenmantel hält hohen mechanischen Belastungen stand
Typische Verwendungsbereiche sind Baustellen, Camping, Veranstaltungstechnik, Landwirtschaft etc
Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Umgebungen
Flexibler Einsatz bei bis zu -40 °C möglich
Nutzen: Abhängig vom Leiterquerschnitt für die Spannungsklassen 300/500 V oder 450/750 V geeignet
Orangefarbige Signalfarbe des Außenmantels für schnelle visuelle Wahrnehmung und Vermeidung von Unfällen und Beschädigung
Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial
Der sehr robuste Leitungsaufbau sowie die Einsatzmöglichkeit in ausgesprochen breitem Temperaturbereich bieten vielfältigen Anwendungsspielraum
?HAR?-Leitungen in Europa weitreichend akzeptiert und einsetzbar
Hergestellt nach harmonisierter europäischer Bauart H05BQ-F bzw H07BQ-F (abhängig vom Leiterquerschnitt), mit Prüfzeichen ?HAR? für geprüfte Sicherheit und Qualität
| Merkmale: | |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| AWG-Größe | 16 |
| Leiternennquerschnitt (AWG) | 16 kcmil |
| Leiternennquerschnitt | 1,5 mm² |
| Leiter-Klasse | Kl.5 |
| Ader-Zahl | 3 |
| Schirm über Verseilelement | ohne |
| Verseilelement | nein |
| Schirm über Verseilung | ohne |
| Werkstoff der Aderisolation | Gummi |
| Spezifizierung Aderisolation | sonstige |
| Ader-Kennzeichnung | Farbe |
| Mit Schutzleiter | ja |
| Tragorgan | ohne |
| Mantelmaterial | Polyurethan (PUR) |
| Spezifizierung Mantelmaterial | sonstige |
| Mantel-Farbe | orange |
| Kabelgeometrie | rund |
| Torsionsschutz | nein |
| Flammwidrig nach IEC 60332-1-2 | nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Brandverhaltensklasse nach EN 13501-6 | ohne |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Ölbeständig nach EN 60811-404 | nein |
| Kältebeständig nach EN 60811-504+505+506 | ja |
| Außendurchmesser ca. | 8,9 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 130 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 41,6 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -40..90 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -50..90 °C |
| Nennspannung U0 | 450 V |
| Nennspannung U | 750 V |
