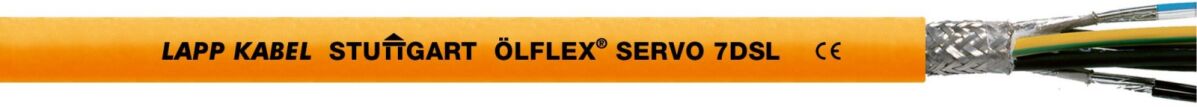

LAPP ÖLFLEX SERVO 7DSL 1023292
Art.Nr.: 1402224
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
ÖLFLEX SERVO 7DSL 1023292
Hersteller: LAPP
Hersteller-Art.Nr.: 1023292
EAN: 4044776692072
Servoleitung ÖLFLEX® SERVO 7DSL 4G4+(2x22AWG)
Servoleitung
4G4+(2x22AWG)
U0/U: 0,6/1 kV
PVC
Geschirmt
UL recognized
flexibel
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Zur Verbindung von Frequenzumrichter und Servomotor
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Einsetzbar in trockenen, feuchten und nassen Räumen
Nutzen: Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
Betriebsspannung von 1000 V nach UL für Nordamerika zulässig
Kapazitätsarme Aderisolation für lange Übertragungswege
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
Platz- und gewichtsparende Hybridleitung für gleichzeitige Energieversorgung, Signal- und Datenübertragung (Einkabeltechnologie)
Kompatibel zu Einkabeltechnologie-Schnittstellen wie bspw HIPERFACE DSL® und SCS open link
Geringere Anschlusskosten, bedingt durch weniger Verkabelungsaufwand und schnelle Installation weniger Komponenten
Auch in Varianten mit einem geschirmten Steueraderpaar für bspw Bremse erhältlich
Erlaubt platzsparende Verlegung ohne zusätzliche Geberleitung Anstelle der Geberleitung übernehmen integrierte Signalpaare, Signaladern oder Sternviererbündel die Signalübertragung
| Merkmale: | |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| Leiternennquerschnitt | 4 mm² |
| Leiter-Klasse | Kl.5 |
| Ader-Zahl | 4 |
| Spezifizierung Aderisolation | Polypropylen (PP) |
| Mit Schutzleiter | ja |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial | sonstige |
| Mantel-Farbe | orange |
| Kabelgeometrie | rund |
| Flammwidrig nach IEC 60332-1-2 | ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Außendurchmesser ca. | 14 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 210 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 70 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..80 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Nennspannung U0 | 0,6 V |
| Nennspannung U | 1 V |
