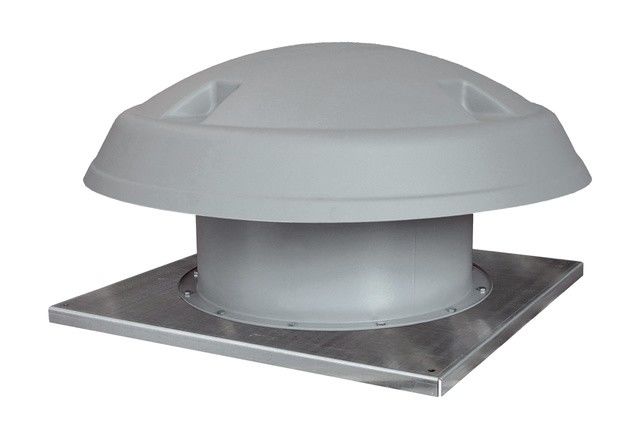

MAICO Axial-Dachventilator DAD 90/6

Merkmale
 - Axial-Dachventilator für Gewerbe- und Industriegebäude sowie großvolumigen Räumen und Anlagen.
 - Geeignet für die Absaugung von großen Luftmengen.
 - Hoher Wirkungsgrad.
 - Geringer Geräuschpegel.
 - Einfache Installation.
 - Geeignet für den Temperaturbereich von -15 °C bis +50 °C.
 - Gehäuse aus epoxidbeschichtetem Stahlblech.
 - Axiales Laufrad aus Glasfaser verstärkendem Polyamid.
 - Wetterschutzhaube aus Kunststoff.

Motor
 - Asynchroner Drehstrommotor.
 - Schutzklasse IP 55.
 - IE3 Motor.
 - Betriebsart S1 (Dauerbetrieb).
 - Drehzahlsteuerbar mit Frequenzumrichter.
 - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.

Elektrischer Anschluss
 - Anschluss im Klemmenkasten am Motor.

Sicherheitshinweise
 - Anschluss an Klemmleiste im Gehäuse.

Artikel:
DAD 90/6
 - Fördervolumen: 28729 m3/h
 - FördervolumenNenn: 20250 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 182 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 960 1/min - im opt. Wirkungsgrad
 - Drehzahl: 960 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 3000 W / im opt. Wirkungsgrad
 - INenn: 6,95 A / im opt. Wirkungsgrad
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Dach
 - Einbaulage: vertikal
 - Material Gehäuse: Stahlblech, verzinkt
 - Material Laufrad: Polyamid
 - Farbe: grau
 - Gewicht: 210 kg
 - Gewicht mit Verpackung: 238 kg

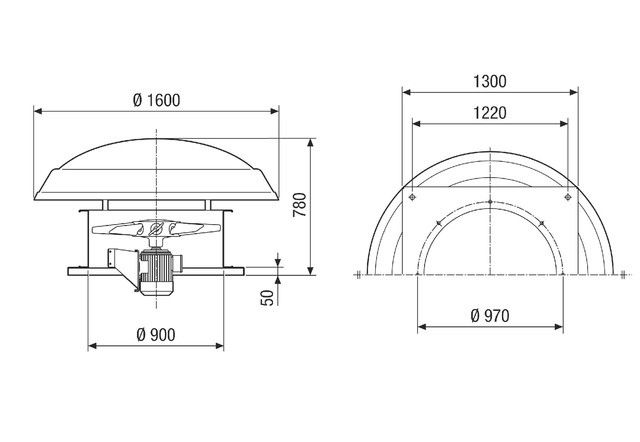

 - Nennweite: 900 mm
 - Breite: 1600 mm
 - Höhe: 780 mm
 - Tiefe: 1600 mm
 - Breite mit Verpackung: 1700 mm
 - Höhe mit Verpackung: 790 mm
 - Tiefe mit Verpackung: 1700 mm
 - Fördermitteltemperatur bei IMax: -15 °C bis 50 °C
 - PTC DIN 44082: M 100
 - Gesamteffizienz e: 37,21 %
 - Messkategorie: C
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 40,8
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / siehe Montageanleitung
 - PBEP / FördervolumenBEP / Pfs, BEP: 2,259 kW / 20250 m3/h
 - nBEP: 955 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - IBEP: 6,95 A
 - pf, BEP: 182 Pa
 - SchallleistungspegelLWA7: 86 dB(A)
