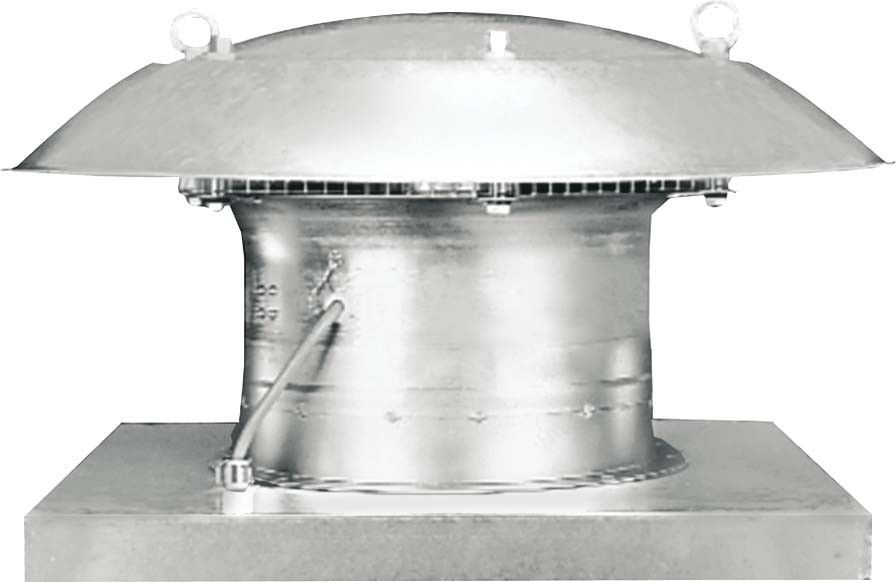

MAICO Axial-Dachventilator DZD 30/4 B

Kurzbeschreibung
 - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
 - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - Stabile Transportösen ermöglichen einen Transport per Kran.
 - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor blasend.

Drehstrommotor
 - Typenreihe: DZD.
 - Asynchronmotor.
 - Bemessungsspannung 400 V, 50 Hz.
 - Schutzart DZD ... D IP 54.
 - Schutzart DZD ... B IP 55.
 - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt).
 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.

Elektrischer Anschluss
 - Anschlusskabel, ca. 1,7 m lang.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
 - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.

Artikel:
DZD 30/4 B
 - Fördervolumen: 1400 m3/h
 - Drehzahl: 1450 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 100 W
 - INenn: 0,35 A
 - IMax: 0,35 A
 - Schutzart: IP 55
 - Wärmeklasse: B
 - Netzzuleitung: 7 / 1,5 mm2
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 16,86 kg
 - Gewicht mit Verpackung: 20,75 kg

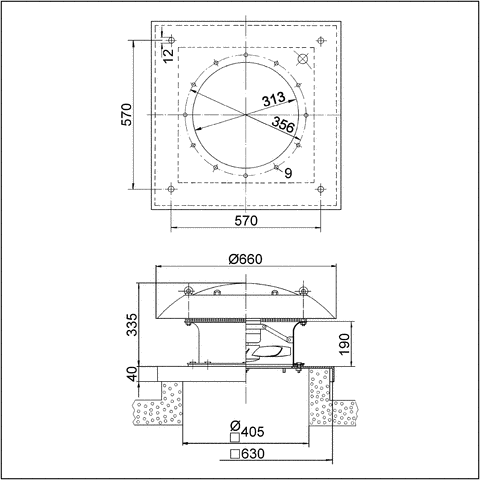

 - Nennweite: 300 mm
 - Breite: 660 mm
 - Höhe: 660 mm
 - Tiefe: 375 mm
 - Breite mit Verpackung: 710 mm
 - Höhe mit Verpackung: 725 mm
 - Tiefe mit Verpackung: 420 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
