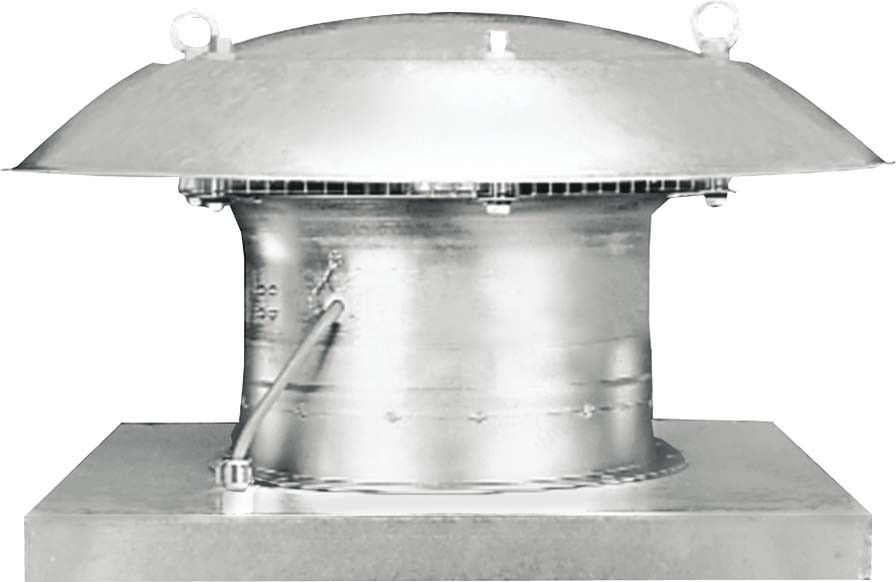

MAICO Axial-Dachventilator EZD 25/2 B

Kurzbeschreibung
 - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
 - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - Stabile Transportösen ermöglichen einen Transport per Kran.
 - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor blasend.

Wechselstrommotor
 - Typenreihe EZD.
 - Asynchronmotor.
 - Bemessungsspannung 230 V, 50 Hz.
 - Ventilatoren ... B und ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
 - Ventilatoren ... E: Spaltpolmotoren.
 - Schutzart EZD... D und ... E IP 54.
 - Schutzart EZD... B IP 55.
 - Drehzahlsteuerbar. Ausnahme: EZD 35/4 B.
 - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig.

Elektrischer Anschluss
 - Anschlusskabel, ca. 1,7 m lang.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
 - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.

Artikel:
EZD 25/2 B
 - Fördervolumen: 1900 m3/h
 - FördervolumenNenn: 1290 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 112 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 2930 1/min - im opt. Wirkungsgrad
 - Drehzahl: 2954 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 180 W / im opt. Wirkungsgrad
 - INenn: 1 A / im opt. Wirkungsgrad
 - IMax: 1,3 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 16,87 kg
 - Gewicht mit Verpackung: 19,24 kg

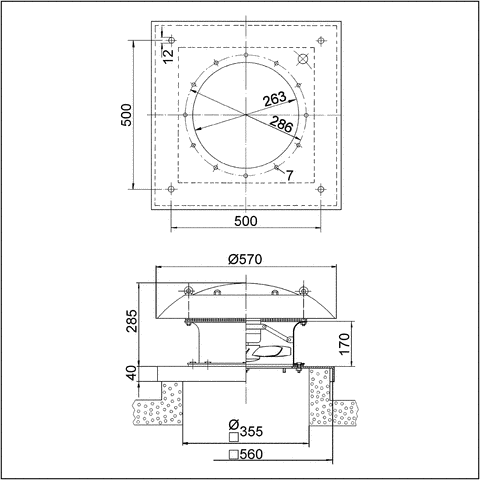

 - Nennweite: 250 mm
 - Breite: 570 mm
 - Höhe: 570 mm
 - Tiefe: 325 mm
 - Breite mit Verpackung: 615 mm
 - Höhe mit Verpackung: 615 mm
 - Tiefe mit Verpackung: 375 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gesamteffizienz e: 29,2 %
 - Messkategorie: C
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 40,2
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 1570 m3/h / 124 Pa
 - nBEP: 2920 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube.
 - SchallleistungspegelLWA7: 86 dB(A)
