MAICO Axial-Rohrventilator DAR 80/6 1,1-1
Art.Nr.: 1098417
Lieferzeit: 7-14 Arbeitstage

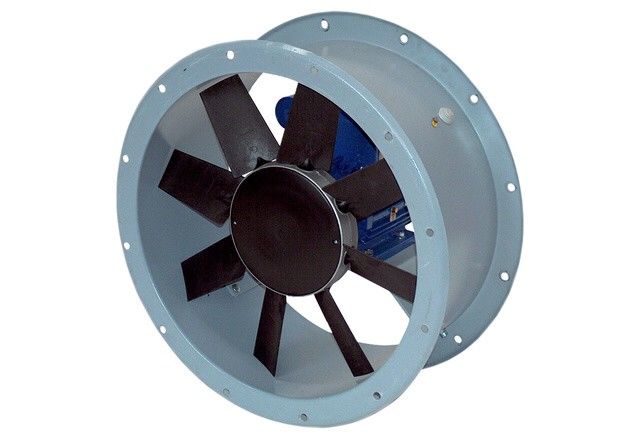

Axial-Rohrventilator DAR 80/6 1,1-1
Hersteller: MAICO
Hersteller-Art.Nr.: 0073.0145
EAN: 4012799731450
Ursprung: Italien
Zolltarif: 84145925
Axial-Rohrventilator für Gewerbe und Industrielüftung. Leistungsstarker Ventilator für große Fördervolumen. Zur einfachen und direkten Montage in einem Rohrsystem. Einbau in jeder Lage möglich. Gehäuse aus Stahlblech mit Epoxidbeschichtung. Drehzahlsteuerbar mit Frequenzumrichter. Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. Geeignet für Temperaturbereiche von -10 °C bis +50 °C. Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid. Motor: Dreiphasen Drehstrommotor. Schutzart IP55. Betriebsart S1 (Dauerbetrieb). Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Drehzahlsteuerbar mit Frequenzumrichter. Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. Elektrischer Anschluss: Außenliegender Klemmkasten am Gehäuse. Sicherheitshinweise: Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.Artikel: DAR 80/6 1,1-1, Fördervolumen: 20340 m3/h, Drehzahl: 960 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 1100 W, INenn: 2,74 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Einbauort: Rohr, Einbaulage: horizontal, Material Gehäuse: Stahlblech mit Epoxidbeschichtung, Material Flügelrad: Polyamid, Farbe: grau, Gewicht: 72 kg, Gewicht mit Verpackung: 90 kg, Nennweite: 800 mm, Breite: 910 mm, Höhe: 590 mm, Tiefe: 910 mm, Breite mit Verpackung: 1140 mm, Höhe mit Verpackung: 740 mm, Tiefe mit Verpackung: 1140 mm, Fördermitteltemperatur bei IMax: -10 °C bis 50 °C, PTC DIN 44082: M 100, Gesamteffizienz e: 36,2 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 42, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 1,192 kW / 14065 m3/h / 110,4 Pa, nBEP: 950 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 2,74 A, SchallleistungspegelLWA7: 82 dB(A)
Merkmale: | |
Werkstoff des Gehäuses | rostfreier Stahl |
Luftmenge unbelastet | 20340 m³/h |
Anschlussspannung | 400 V |
Leistungsaufnahme | 1,1 kW |
Mit thermischem Schutz | nein |
Gleichstrommotor | nein |
Indirekter Antrieb | nein |
Elektrischer Anschluss | Anschlussklemmen |
Schutzart (IP) | IP55 |
Max. Lufttemperatur | 50 °C |
Motor mit 2 Drehzahlen | nein |
Geeignet für elektronische Steuerung | nein |
Geeignet für Frequenzregelung | nein |
Geeignet für Schwachstromregelung | nein |
Geeignet für Traforegelung | ja |
Polumschaltbar | nein |

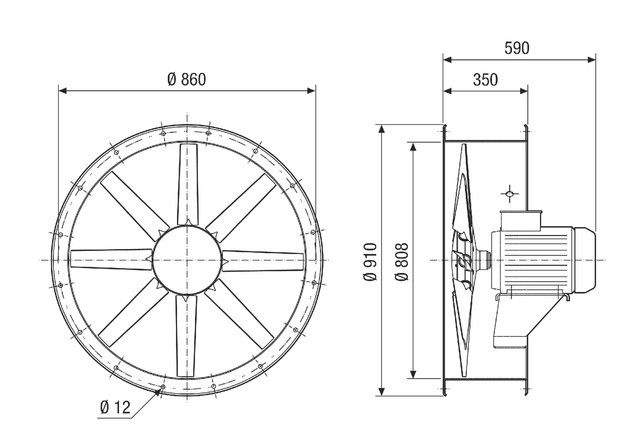

Länge | 580 mm |
Durchmesser des Gehäuses | 910 mm |
Kanaldurchmesser | 800 mm |
Anschluss | Flansch |
