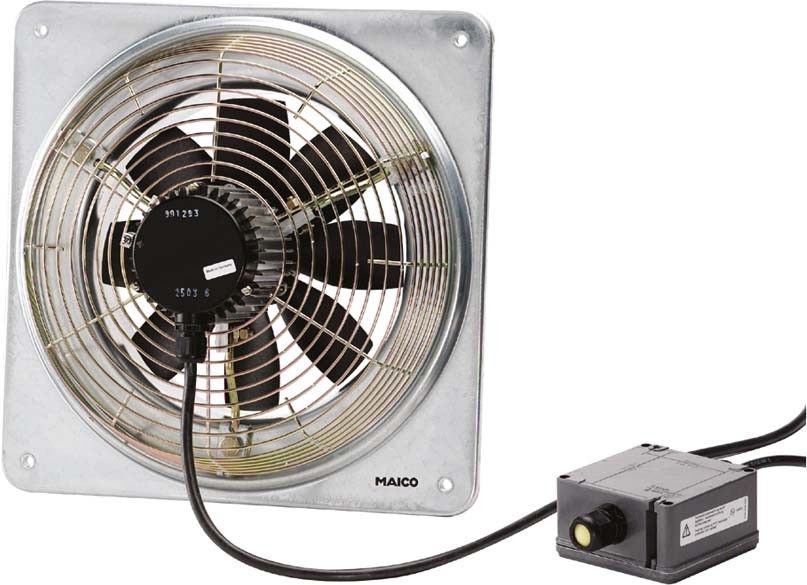

MAICO Axial-Wandventilator DZQ 30/6 B Ex t

Produktausführung
 - Drehstrommotor
 - Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIB T135°C/T200°C Db X.
 - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.
 - Für Be- oder Entlüftung umschaltbar.

Besondere Eigenschaften
 - Axial-Wandventilator, explosionsgeschützt, Medium Staub.
 - Explosionsschutz und Zulassungen nach ATEX und IECEx.
 - Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert.
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
 - Für Zonen 21 und 22.
 - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit.
 - Schutzart IP 64.
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - Einbau in jeder Lage möglich.

Typenreihe
 - EZQ / DZQ .. Ex t mit quadratischer Wandplatte.
 - EZS / DZS .. Ex t mit Stahlwandring.

Laufrad
 - Axiallaufrad aus leitfähigem Kunststoff.
 - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor
 - Robuster Drehstrommotor mit Kugellager, wartungsfrei.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.
 - Betriebsart S1 (Dauerbetrieb).
 - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex...
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
 - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.

Elektrischer Anschluss
 - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.
 - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.
 - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.

Artikel:
DZQ 30/6 B Ex t
 - Ausführung: Quadratische Wandplatte
 - Fördervolumen: 1100 m3/h
 - Drehzahl: 985 1/min
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 25 W
 - cosphi: 0,27
 - INenn: 0,12 A
 - Imax bei UNenn: 0,13 A
 - Schutzart: IP 64
 - Wärmeklasse: F
 - Einbauart: Aufputz
 - Material: Stahlblech, verzinkt
 - Farbe: verzinkt
 - Gewicht: 12 kg
 - Gewicht mit Verpackung: 13,62 kg
 - Nennweite: 300 mm
 - Breite: 465 mm
 - Höhe: 465 mm
 - Tiefe: 255,5 mm
 - Breite mit Verpackung: 480 mm
 - Höhe mit Verpackung: 480 mm
 - Tiefe mit Verpackung: 330 mm
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D
 - EX-Bezeichnung nach Norm: Ex tb IIIB T135°C Db IP64 X / Ex h IIIB T135°C Db X
 - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C
 - IA/IN: 3,4
 - Zeit tA: 1390 sek
 - Betriebsart: S1
 - PTC DIN 44082: M 80
 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X
 - Temperaturklasse: T135°C
 - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
