MAICO Kanalventilator DPK 56 EC
Art.Nr.: 657447
Lieferzeit: 7-14 Arbeitstage

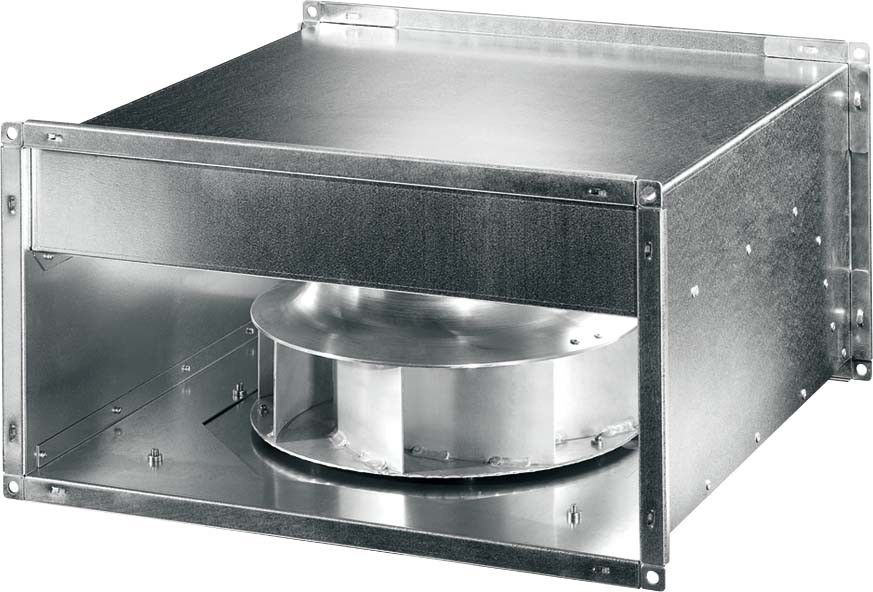

Kanalventilator DPK 56 EC
Hersteller: MAICO
Hersteller-Art.Nr.: 0086.0810
EAN: 4012799868101
Ursprung: Deutschland
Zolltarif: 84145995
Einbau in rechteckige Lüftungskanäle. Verzinktes Gehäuse. Geringe Energieaufnahme dank EC-Technologie. Geringer Platzbedarf durch kompakte Abmessungen. Flanschprofile an der Saug- und Druckseite. Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stah (DN 22-DN 23) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. Motorlaufrad für Reinigungszwecke ausschwenkbar. Hohe Schutzart IP 54. Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastische Verbindungsstutzen ELP verwenden. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor: Motor für den Dauerbetrieb ausgelegt. Robuster EC-Motor mit Kugellager, wartungsfrei. Thermischer Motorschutz serienmäßig. Integrierter Motorschutz über Alarmrelais geführt. Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. Statusanzeige über LED (DN 50-Dn 56). ModBus RTU Schnittstelle. Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise: Einbau in horizontaler und verikaler Lage möglich. Elektrischer Anschluss: Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. Netzfrequenz 50 Hz.Artikel: DPK 56 EC, Fördervolumen: 11990 m3/h, FördervolumenNenn: 6660 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 695 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1400 1/min - im opt. Wirkungsgrad, Drehzahl: 1440 1/min, Drehzahlsteuerbar: ja, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 2470 W, INenn: 3,85 A, Schutzart: IP 54, Wärmeklasse: F, Einbauort: Kanal, Einbaulage: beliebig, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 80 kg, Gewicht mit Verpackung: 80,48 kg, Ventilator ausschwenkbar: ja, Kanalmaß: 1000 mm x 500 mm, Breite: 1040 mm, Höhe: 540 mm, Tiefe: 982 mm, Breite mit Verpackung: 1047 mm, Höhe mit Verpackung: 547 mm, Tiefe mit Verpackung: 987 mm, Fördermitteltemperatur: -20 °C bis 50 °C
Merkmale: | |
Netzfrequenz | 50 Hz |
Bemessungsspannung | 400 V |
Werkstoff des Gehäuses | Stahlblech |
Volumenstrom | 6660 m³/h |
Nennleistung | 2,47 kW |
Schutzart (IP) | IP54 |
Richtung | radial |
Gewicht | 80000 g |
Kanalbreite | 1040 mm |
Kanalhöhe | 540 mm |
Mediumtemperatur | -20 °C |
