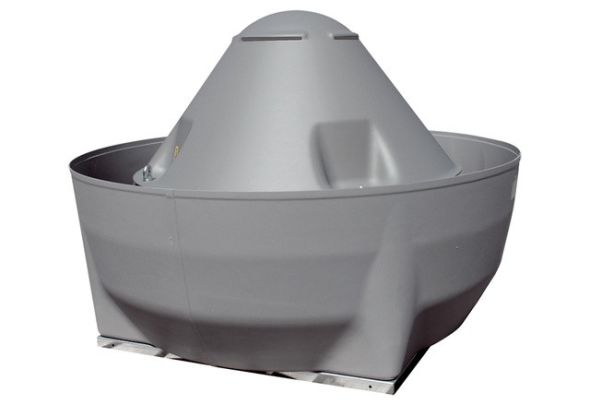

MAICO Radial-Dachventilator DRD V 35/4 Ex

Merkmale
 - Radial-Dachventilator für Anwendungen in explosionsgefährdeten Bereichen.
 - Explosionsschutz und Zulassungen nach ATEX.
 - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
 - Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
 - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
 - Für Zone 1 und Zone 2
 - Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit.
 - Vertikal ausblasend.
 - Geringer Geräuschpegel.
 - Gehäuse aus verzinktem Stahlblech.
 - Wetterschutzhaube aus Kunststoff.
 - Motor außerhalb des Luftstroms.
 - Stabile Transportösen ermöglichen einen Transport per Kran.

Drehstrommotor
 - Asynchroner Drehstrommotor.
 - Schutzart IP 55.
 - IE3 Motor.
 - Betriebsart S1 (Dauerbetrieb).
 - Temperaturklasse T4.
 - Drehzahlsteuerbar mit Frequenzumrichter.
 - Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz.
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.

Elektrischer Anschluss
 - Im Klemmenkasten am Motor.
 - Kabelverschraubung in Ex d -Ausführung im Lieferumfang enthalten.

Artikel:
DRD V 35/4 Ex
 - Fördervolumen: 3643 m3/h
 - Drehzahl: 1460 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 250 W
 - INenn: 0,8 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material: Stahlblech, verzinkt
 - Material Gehäuse: Stahlblech, verzinkt
 - Farbe: grau
 - Gewicht: 30 kg
 - Gewicht mit Verpackung: 39 kg

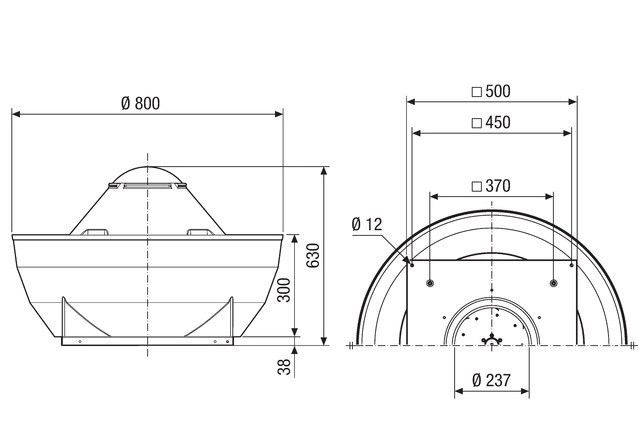

 - Baugröße: 350 mm
 - Breite: 800 mm
 - Höhe: 630 mm
 - Tiefe: 800 mm
 - Breite mit Verpackung: 810 mm
 - Höhe mit Verpackung: 645 mm
 - Tiefe mit Verpackung: 810 mm
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
 - EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
 - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C
 - Betriebsart: S1
 - PTC DIN 44082: M 100
 - Temperaturklasse: T4
