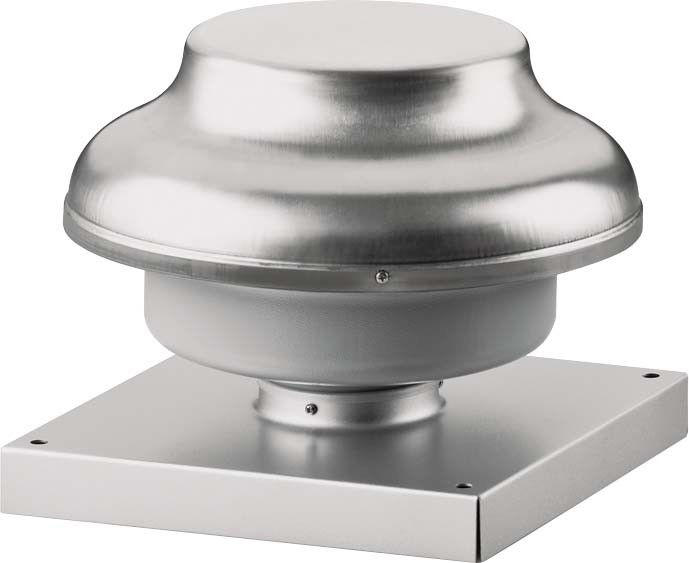

MAICO Radial-Dachventilator EHD 16

Merkmale
 - Platzsparender Dachventilator mit extrem geringen Abmessungen.
 - Zur Entlüftung.
 - Formschönes Gehäuse aus verzinktem und pulverbeschichtetem Stahlblech.
 - Abdeckung aus Aluminium.
 - Die Abdeckung ist für Reinigungsarbeiten leicht abnehmbar.
 - Beschichtetes Eingriffschutzgitter.
 - Radial-Laufrad mit rückwärtsgekrümmten Schaufeln.
 - Schutzart IP X5.

Motor
 - Außenläufer-Kondensatormotor.
 - Betriebskondensator anschlussfertig im Klemmenkasten.
 - Drehzahlsteuerbar.
 - Thermischer Überlastungsschutz serienmäßig.
 - Robuster Motor mit Kugellager, wartungsfrei.

Montagehinweise
 - Dank seines geringen Gewichts wird für den Transport des EHD /2 EC auf das Dach kein Kran oder Lastenaufzug benötigt.

Elektrischer Anschluss
 - Anschluss an Klemmleiste im Gehäuse.

Sicherheitshinweise
 - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Artikel:
EHD 16
 - Fördervolumen: 700 m3/h
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - SEC average: -26 kWh/(m2*a)

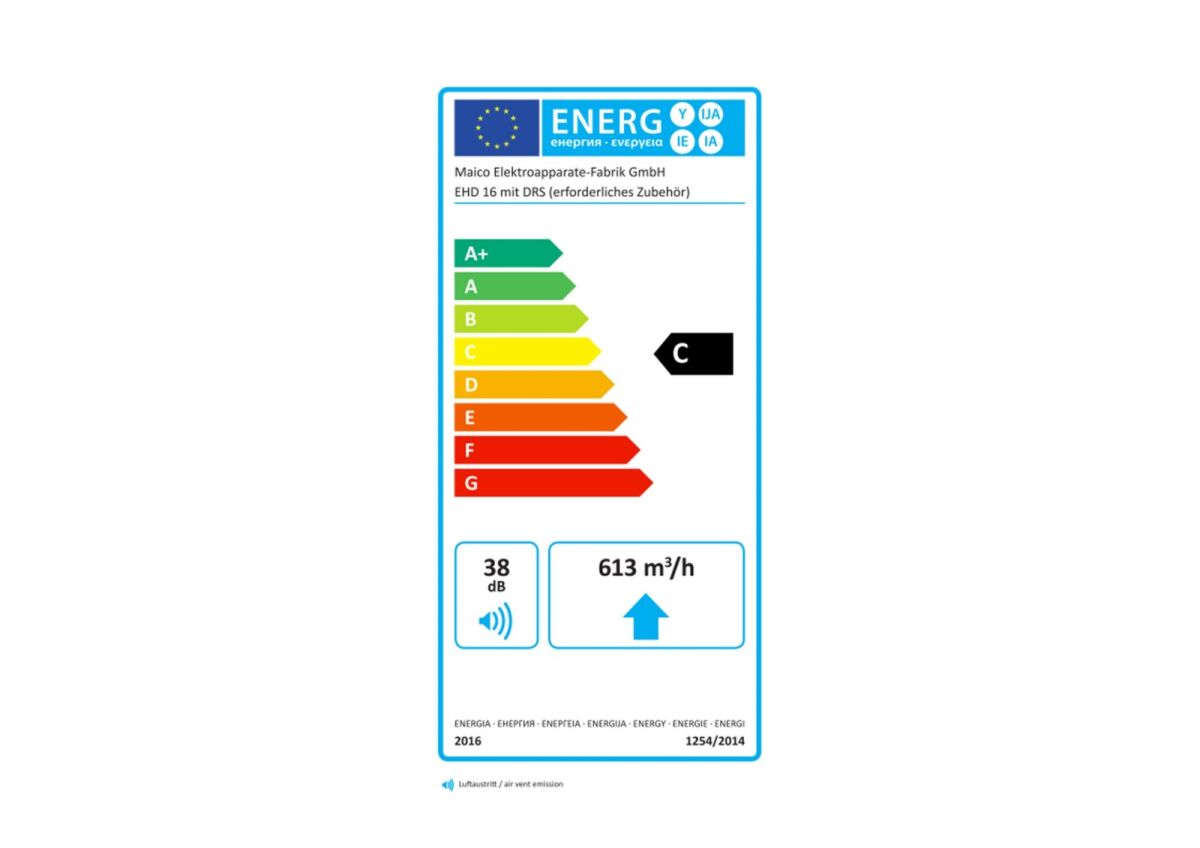

 - Energieeffizienzklasse: C
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 102 W
 - IMax: 0,45 A
 - Schutzart: IP X5
 - Polumschaltbar: nein
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material: Stahlblech, verzinkt
 - Gewicht: 7,1 kg
 - Gewicht mit Verpackung: 7,88 kg

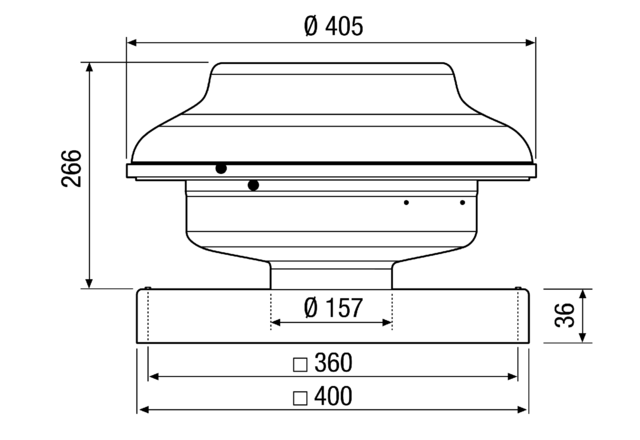

 - Nennweite: 160 mm
 - Breite: 405 mm
 - Höhe: 405 mm
 - Tiefe: 302 mm
 - Breite mit Verpackung: 435 mm
 - Höhe mit Verpackung: 415 mm
 - Tiefe mit Verpackung: 340 mm
 - Fördermitteltemperatur bei IMax: -20 °C bis 70 °C
 - Schalldruckpegel: 54 dB(A) / Abstand 3 m, Freifeldbedingungen
