MAICO Radial-Dachventilator ERD H 35/4 Ex
Art.Nr.: 1098504
Lieferzeit: 7-14 Arbeitstage

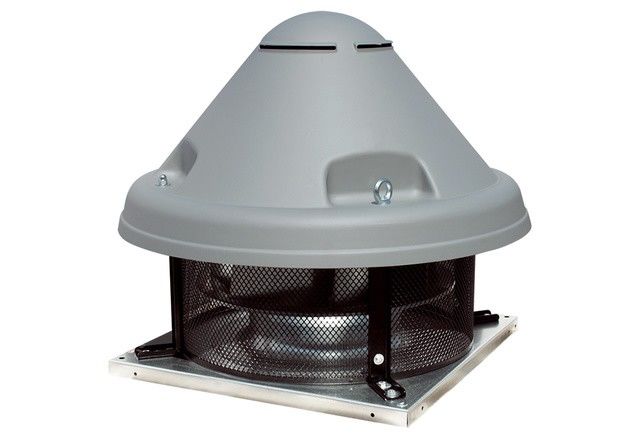

Radial-Dachventilator ERD H 35/4 Ex
Hersteller: MAICO
Hersteller-Art.Nr.: 0073.0534
EAN: 4012799735342
Ursprung: Italien
Zolltarif: 84145935
Radial-Dachventilator für Anwendungen in explosionsgefährdeten Bereichen. Explosionsschutz und Zulassungen nach ATEX. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X. Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 1 und Zone 2. Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit. Horizontal ausblasend. Geringer Geräuschpegel. Gehäuse aus verzinktem Stahlblech. Wetterschutzhaube aus Kunststoff. Motor außerhalb des Luftstroms. Stabile Transportösen ermöglichen einen Transport per Kran. Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahlblech. Wechselstrommotor: Einphasen Wechselstrommotor. Schutzart IP 55. Betriebsart S1 (Dauerbetrieb). Temperaturklasse T4. Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Elektrischer Anschluss: Angeschlossen im Klemmenkasten am Motor. Kabelverschraubung in Ex d-Ausführung im Lieferumfang enthalten.Artikel: ERD H 35/4 Ex, Fördervolumen: 3643 m3/h, Drehzahl: 1460 1/min, Laufradtyp: radial, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 250 W, INenn: 2,4 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Material Gehäuse: Stahlblech, verzinkt, Farbe: grau, Gewicht: 30 kg, Gewicht mit Verpackung: 35 kg, Nennweite: 350 mm, Breite: 755 mm, Höhe: 630 mm, Tiefe: 755 mm, Breite mit Verpackung: 810 mm, Höhe mit Verpackung: 645 mm, Tiefe mit Verpackung: 810 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X, Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C, Betriebsart: S1, PTC DIN 44082: M 100, Temperaturklasse: T4
Merkmale: | |
Nennspannung | 230 V |
Frequenz | 50 Hz |
Leistungsaufnahme | 0,25 kW |
Werkstoff des Gehäuses | Stahl |
Luftmenge unbelastet | 3643 m³/h |
Mediumtemperatur | -20..40 °C |
Schutzart (IP) | IP55 |

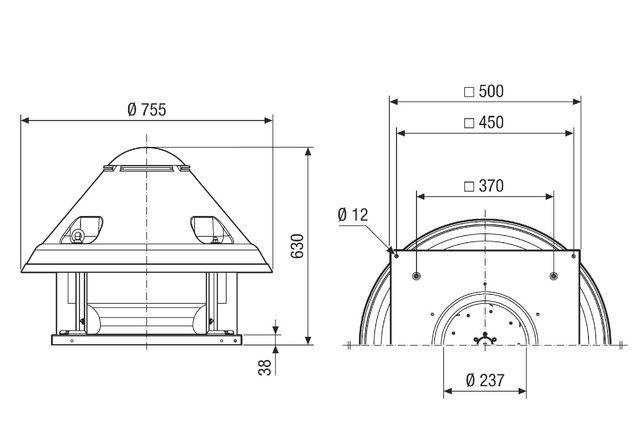

Kanalbreite | 755 mm |
Kanalhöhe | 630 mm |
Nenndurchmesser Kanal | 237 mm |
Einbauort | Flachdach |
Für Ex-Zone Gas | 1, 2 |
Für Ex-Zone Staub | ohne |
Gerätegruppe nach Richtlinie 94/9/EG | II |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 2G |
Explosionsschutz-Kategorie für Staub | ohne |
Temperaturklasse nach Richtlinie 94/9/EG | T4 |
