MAICO Radial-Rohrventilator ERR 31/1 EC
Art.Nr.: 818490
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

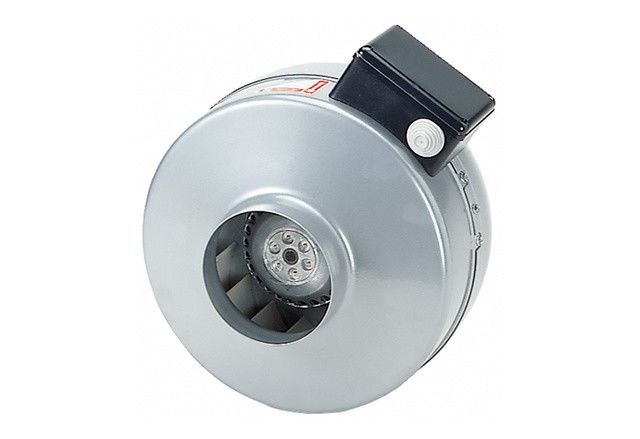

Radial-Rohrventilator ERR 31/1 EC
Hersteller: MAICO
Hersteller-Art.Nr.: 0073.0572
EAN: 4012799735724
Ursprung: Italien
Zolltarif: 84145935
Merkmale
- Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
- Einsetzbar für Industrie-und Wohnbauinstallationen.
- Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
- Geräuscharm und druckstark.
- Geringer Platzbedarf durch kompakte Abmessungen.
- Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
- Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Hocheffizienter EC-Motor.
- Stufenlos drehzahlsteuerbar.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz des Laufrades nach DIN EN ISO 13857 für frei saugende Ventilatoren gewährleistet ist.
Artikel:
ERR 31/1 EC
- Fördervolumen: 1300 m3/h
- Drehzahl: 3395 1/min
- Laufradtyp: radial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz / 60 Hz
- Nennleistung: 175 W
- IMax: 1,5 A
- Schutzart: IP X4
- Wärmeklasse: F
- Polumschaltbar: nein
- Einbauort: Rohr
- Einbaulage: senkrecht / waagerecht
- Material: Stahlblech, pulverbeschichtet
- Material Gehäuse: Stahlblech, pulverbeschichtet
- Farbe: hellgrau
- Gewicht: 7,5 kg
- Gewicht mit Verpackung: 8,2 kg
- Nennweite: 315 mm
- Breite: 308 mm
- Höhe: 456 mm
- Tiefe: 404 mm
- Breite mit Verpackung: 360 mm
- Höhe mit Verpackung: 470 mm
- Tiefe mit Verpackung: 470 mm
- Fördermitteltemperatur bei IMax: 60 °C
- Schalldruckpegel: 38 dB(A) / Abstand 3 m, Freifeldbedingungen
- Gleichstrommotor: false
| Merkmale: | |
| Werkstoff des Gehäuses | rostfreier Stahl |
| Luftmenge unbelastet | 1300 m³/h |
| Anschlussspannung | 230 V |
| Leistungsaufnahme | 0,175 kW |
| Mit thermischem Schutz | nein |
| Gleichstrommotor | nein |
| Indirekter Antrieb | nein |
| Elektrischer Anschluss | Anschlussklemmen |
| Schutzart (IP) | IPX4 |
| Max. Lufttemperatur | 60 °C |
| Motor mit 2 Drehzahlen | nein |
| Geeignet für elektronische Steuerung | nein |
| Geeignet für Frequenzregelung | nein |
| Geeignet für Schwachstromregelung | nein |
| Geeignet für Traforegelung | nein |
| Polumschaltbar | nein |
| Länge | 442 mm |
| Durchmesser des Gehäuses | 404 mm |
| Kanaldurchmesser | 315 mm |
| Anschluss | Einschubende |
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
78056 Villingen - Schwenningen
Land: DE
E-Mail: info@maico.de
www.maico-ventilatoren.com
