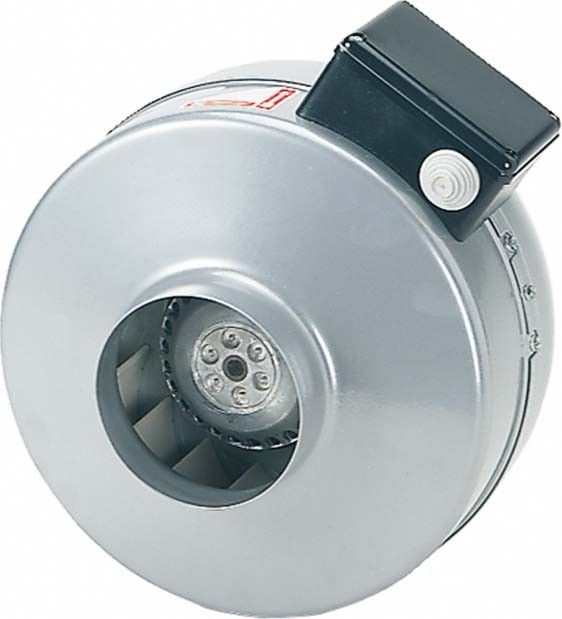

MAICO Radial-Rohrventilator ERR 31/1

Besondere Eigenschaften
 - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
 - Einsetzbar für Industrie-und Wohnbauinstallationen.
 - Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
 - Geräuscharm und druckstark.
 - Geringer Platzbedarf durch kompakte Abmessungen.
 - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
 - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
 - Befestigungsfuß als Zubehör lieferbar.

Förderrichtung
 - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor
 - Einphasen Wechselstrommotor.
 - Außenläufer-Kondensatormotor.
 - Betriebskondensator anschlussfertig im Klemmenkasten.
 - Drehzahlsteuerbar.
 - Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.
 - Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.
 - Robuster Motor mit Kugellager, wartungsfrei.
 - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise
 - Einbau in jeder Lage möglich.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.

Elektrischer Anschluss
 - Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise
 - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.

Artikel:
ERR 31/1
 - Fördervolumen: 1370 m3/h
 - Drehzahl: 2760 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 / 220 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Nennleistung: 258 W
 - IMax: 1,14 A
 - Schutzart: IP X4
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbaulage: senkrecht / waagerecht
 - Material: Stahlblech, pulverbeschichtet
 - Material Gehäuse: Stahlblech, pulverbeschichtet
 - Farbe: hellgrau
 - Gewicht: 6,46 kg
 - Gewicht mit Verpackung: 7,62 kg

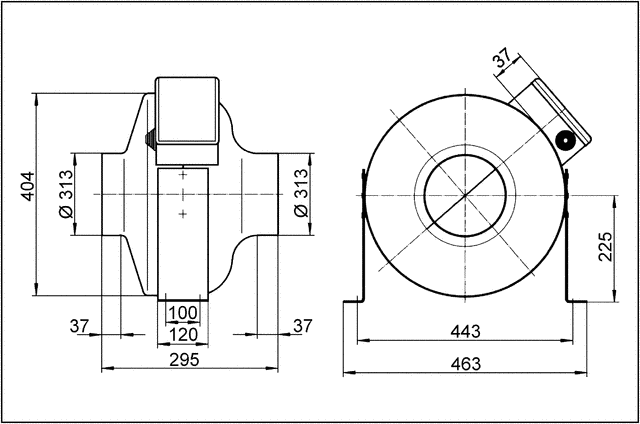

 - Nennweite: 315 mm
 - Breite: 450 mm
 - Höhe: 487 mm
 - Tiefe: 295 mm
 - Breite mit Verpackung: 470 mm
 - Höhe mit Verpackung: 470 mm
 - Tiefe mit Verpackung: 360 mm
 - Fördermitteltemperatur bei Nennstrom: -25 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C bis bei 60 Hz Temperatur -20°C bis 25°C
 - Gleichstrommotor: false
