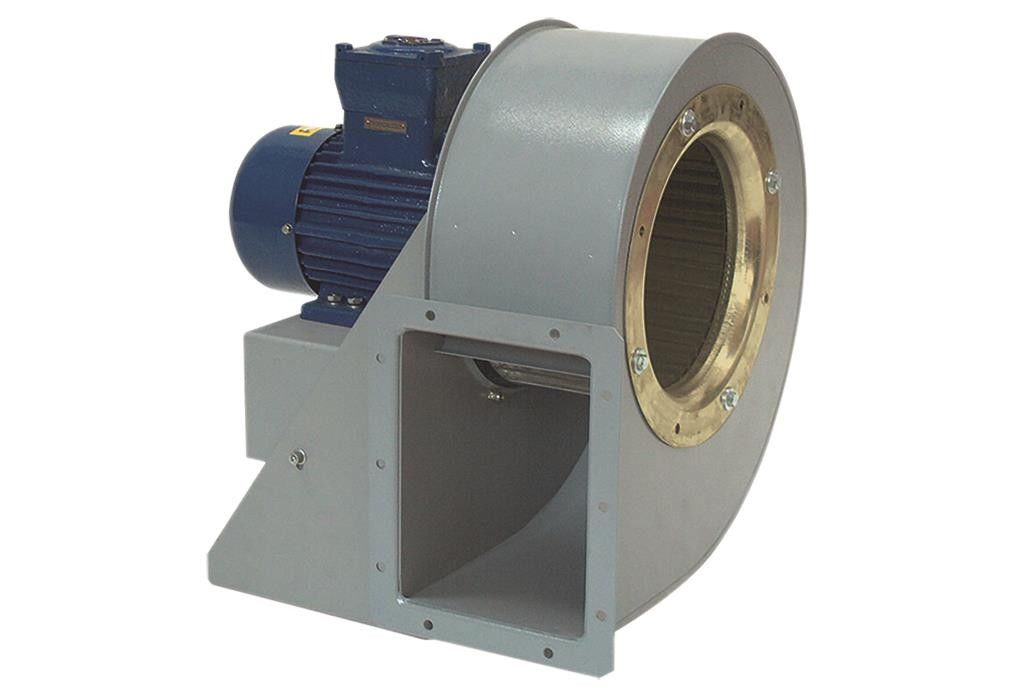

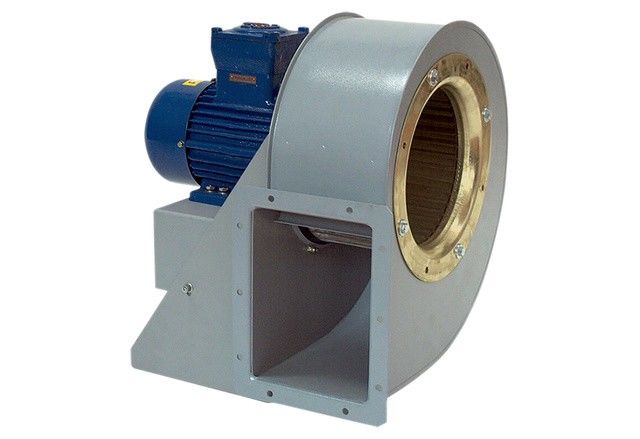

MAICO Radialgebläse GRM HD 28/4-1 Ex

Merkmale
 - Radialgebläse aus Stahlblech mit Epoxidbeschichtung für Anwendungen in explosionsgefährdeten Bereichen.
 - Explosionsschutz und Zulassungen nach ATEX.
 - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
 - Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
 - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
 - Für Zone 1 und 2.
 - Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit.
 - Druckstarker Ventilator für industrielle Anwendungen.
 - Zur einfachen und direkten Montage an einem Rohrsystem.
 - Der Motor befindet sich außerhalb des Luftstroms.

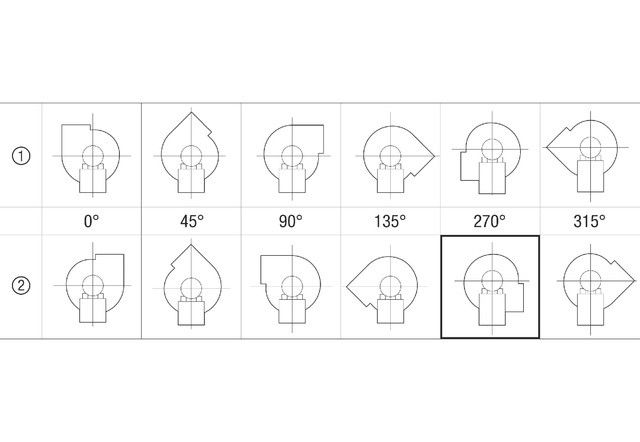

 - Standardausrichtung für Gehäuse LG 270°.
 - Der Motorsockel aus epoxidbeschichtetem Stahlblech, zur Befestigung des Ventilators, ist im Lieferumfang enthalten.
 - Radiallaufräder mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech.

Motor
 - Dreiphasen Drehstrommotor.
 - Schutzart IP 55.
 - IE3 Motor.
 - Betriebsart S1 (Dauerbetrieb).
 - Temperaturklasse T4.
 - Drehzahlsteuerbar mit Frequenzumrichter.
 - Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz.
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.

Elektrischer Anschluss
 - Anschluss im Klemmenkasten am Motor.
 - Kabelverschraubung in Ex d-Ausführung im Lieferumfang enthalten.

Artikel:
GRM HD 28/4-1 Ex
 - Ausführung: Motorvariante 1
 - Fördervolumen: 4500 m3/h
 - Drehzahl: 1460 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 1500 W
 - INenn: 3,3 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Rohranschluss
 - Einbaulage: horizontal
 - Material: Stahlblech, verzinkt
 - Material Gehäuse: Stahl, beschichtet
 - Farbe: grau
 - Gewicht: 40 kg
 - Gewicht mit Verpackung: 43 kg
 - Baugröße: 280 mm
 - Breite: 484 mm
 - Höhe: 581 mm
 - Tiefe: 520 mm
 - Breite mit Verpackung: 600 mm
 - Höhe mit Verpackung: 750 mm
 - Tiefe mit Verpackung: 700 mm
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
 - EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
 - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C
 - Betriebsart: S1
 - PTC DIN 44082: M 100
 - Temperaturklasse: T4
