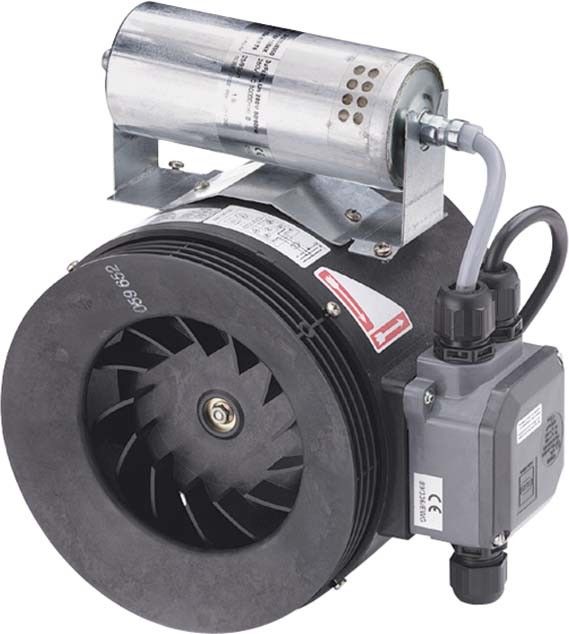

MAICO Rohrventilator Halbradial ERM 22 Ex t

Ausführung
 - Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db.
 - Reduzierstücke auf Nennweite DN 200 im Lieferumfang enthalten.

Besondere Eigenschaften
 - Halbradial-Rohrventilator, explosionsgeschützt, Medium Staub.
 - Explosionsschutz und Zulassungen nach ATEX und IECEx.
 - Ex II 2 D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2 D Ex h IIIB T135°C/T200°C Db X.
 - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C.
 - Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert.
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
 - Für Zone 21 und 22.
 - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit.
 - Schutzart IP 64.
 - Wechselstromausführung.
 - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch.
 - Kompakte Bauform für platzbeengte Einbauverhältnisse.
 - Zur Montage in ein Rohrsystem.
 - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist.
 - Einbau in jeder Lage möglich.

Laufrad
 - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig.
 - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.

Förderrichtung
 - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor
 - Robuster Motor mit Kugellager, wartungsfrei.
 - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut.
 - Betriebsart S1 (Dauerbetrieb).

Montagehinweise
 - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
 - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden.
 - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten.

Elektrischer Anschluss
 - Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung.

Sicherheitshinweise
 - Keine Drehzahlregelung zulässig.
 - Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben.
 - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM Ex anbringen.

Artikel:
ERM 22 Ex t
 - Fördervolumen: 560 m3/h
 - Drehzahl: 2860 1/min
 - Drehzahlsteuerbar: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 200 W
 - cosphi: 0,92
 - INenn: 0,92 A
 - Imax bei UNenn: 0,92 A
 - Schutzart: IP 64
 - Wärmeklasse: B
 - Netzzuleitung: 3 / 1,5 mm2
 - Material Gehäuse: Kunststoff
 - Material Laufrad: Kunststoff
 - Farbe: signalschwarz, ähnlich RAL 9004
 - Gewicht: 6,48 kg
 - Gewicht mit Verpackung: 7,66 kg
 - Nennweite: 200 mm
 - Breite: 306 mm
 - Höhe: 310 mm
 - Tiefe: 269 mm
 - Breite mit Verpackung: 340 mm
 - Höhe mit Verpackung: 310 mm
 - Tiefe mit Verpackung: 340 mm
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D
 - EX-Bezeichnung nach Norm: Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db
 - Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C
 - IA/IN: 3,1
 - Zeit tE: 30
 - Betriebsart: S1
 - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0055 X, IECEx EPS 19.0025X
 - Temperaturklasse: T200°C
 - Kondensator Kapazität / Spannung: 12µF/280V
 - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)
