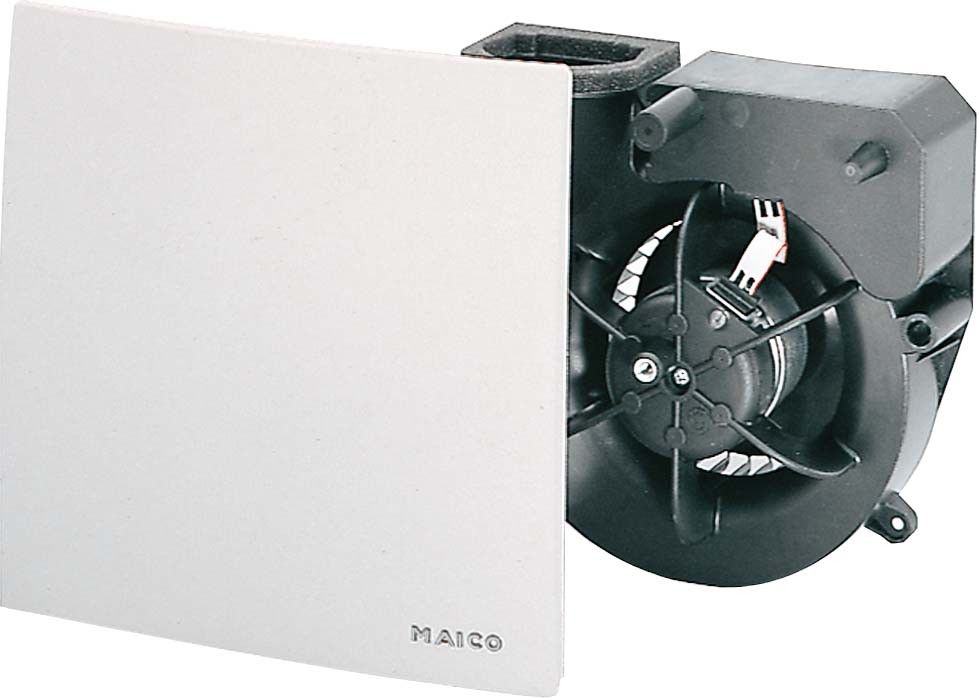

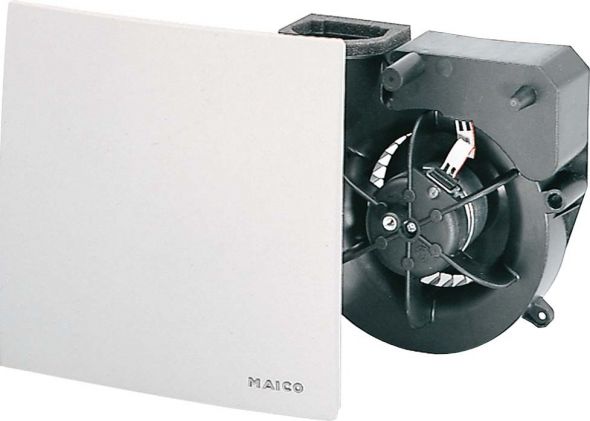

MAICO Ventilator ER 100 H

Ausführung mit Feuchtesteuerung und Grundlastschaltung
 - Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.
 - Vollautomatische intelligente Feuchtesteuerung.
 - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
 - Nicht drehzahlsteuerbar.
 - Nicht für Zweitraumlüftung geeignet.
 - Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
 - Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.
 - Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
 - Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.
 - Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.

Merkmale
 - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
 - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
 - Problemloser Filterwechsel ohne Werkzeug.
 - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
 - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
 - Farbe verkehrsweiß ähnlich RAL 9016.
 - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
 - Schutzklasse II.
 - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
 - Robuster energiesparender Kondensatormotor.
 - Motor mit thermischem Überlastungsschutz.
 - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
 - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
 - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
 - Mit VDE-Zeichen.

Artikel:
ER 100 H
 - Ausführung: Feuchtesteuerung
 - Fördervolumen: 35 m3/h / 101 m3/h
 - Drehzahl: 850 1/min / 1900 1/min
 - Luftrichtung: Entlüftung
 - Drehzahlsteuerbar: nein
 - SEC average: -21,95 kWh/(m2*a)
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Leistungsaufnahme: 9 W / 29,5 W
 - IMax: 0,09 A / 0,14 A
 - Schutzart: IP X5
 - Netzzuleitung: 3/5 x 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Unterputz
 - Systemart: dezentral
 - Material: Kunststoff
 - Farbe: verkehrsweiß, ähnlich RAL 9016
 - Gewicht: 1,49 kg
 - Gewicht mit Verpackung: 1,77 kg
 - Filterklasse: ISO Coarse 30 % (G2)
 - Ausblasrichtung: seitlich

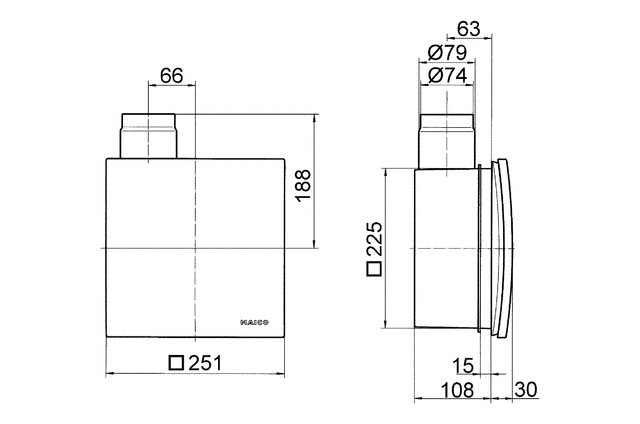

 - Breite: 250 mm
 - Höhe: 250 mm
 - Tiefe: 150 mm
 - Breite mit Verpackung: 280 mm
 - Höhe mit Verpackung: 280 mm
 - Tiefe mit Verpackung: 155 mm
 - Fördermitteltemperatur bei IMax: 40 °C
 - Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
 - Schalldruckpegel: 26 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
 - Nennweite: 75 mm / 80 mm
