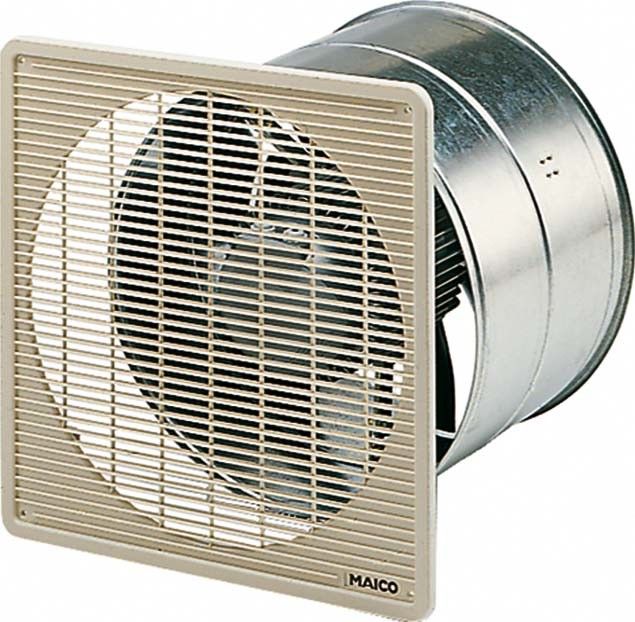

MAICO Wandeinbau-Ventilator EZF 20/4 E

Wechselstrom-Ausführung
 - Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.

Kurzbeschreibung
 - Zur Unterputzmontage.
 - Einbau in jeder Lage möglich.
 - Wandhülse aus verzinktem Stahlblech.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.
 - Thermischer Überlastungsschutz serienmäßig.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor
 - Typenreihe EZF.
 - Asynchronmotor.
 - Bemessungsspannung 230 V, 50 Hz.
 - Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54.
 - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse.
 - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
 - Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar.
 - Thermischer Überlastungsschutz serienmäßig.
 - Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Artikel:
EZF 20/4 E
 - Ausführung: Wandhülse
 - Fördervolumen: 500 m3/h
 - Drehzahl: 1380 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 30 W
 - Leistungsaufnahme: 35 W
 - INenn: 0,23 A
 - IMax: 0,25 A
 - Schutzart: IP 54
 - Wärmeklasse: E
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Unterputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 3,3 kg
 - Gewicht mit Verpackung: 3,88 kg
 - Nennweite: 200 mm
 - Breite: 258 mm
 - Höhe: 258 mm
 - Tiefe: 240 mm
 - Breite mit Verpackung: 265 mm
 - Höhe mit Verpackung: 345 mm
 - Tiefe mit Verpackung: 345 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Verschlussklappe: ohne
