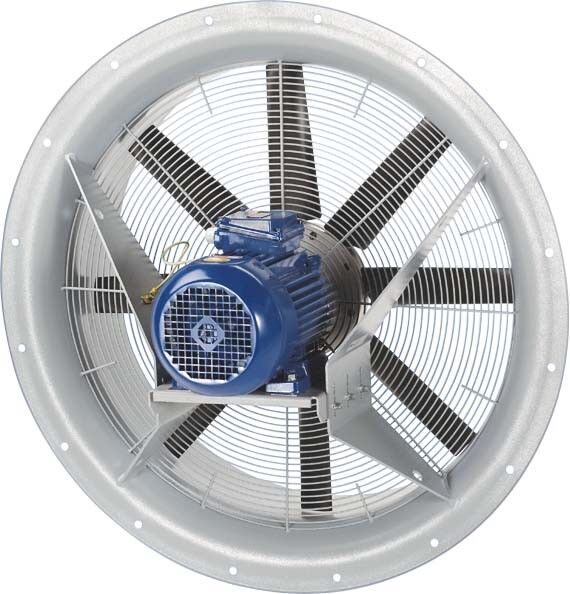

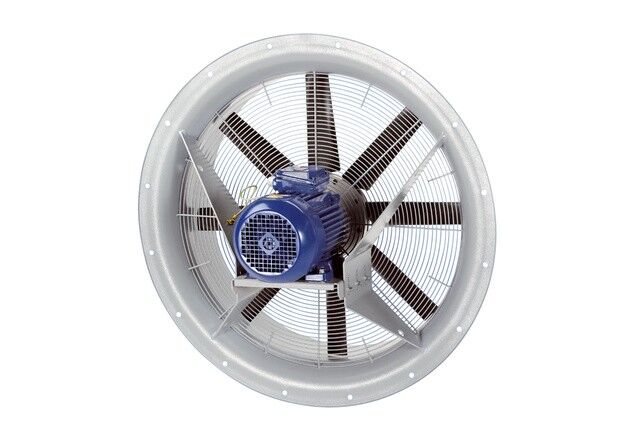

MAICO Wandventilator DAS 71/6

Kurzbeschreibung
 - Axialventilator mit Stahlwandring, in Drehstromausführung.
 - Für Wandmontage.
 - Schutzgitter auf der Saugseite, lackiert.
 - 8- bis 10-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Geschützt gegen Witterungseinflüsse durch Epoxidanstrich.
 - Ausgelegt für den Temperaturbereich -10 °C bis +50 °C.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Einfache Anbringung mittels Quadratische Wandplatte (Zubehör).

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Nur für Entlüftung (Rechtslauf).

Drehstrommotor
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 400 V, 50 Hz.
 - Schutzart IP 55.
 - Drehzahlsteuerbar, Ausnahmen: DAS 71/8, DAS 80/6 und DAS 112/8. Geräte über optionalen Frequenzumrichter z.B. Typ MFU regelbar.
 - Der Ventilatormotor muss gegen thermische Überlastung mit einer stromabhängigen Schutzeinrichtung abgesichert werden. Die Schutzeinrichtung ist bauseitig bereitzustellen.
 - Überlastungsschutz mit bauseitigem Motorschutzschalter.

Elektrischer Anschluss
 - Im Klemmkasten auf Motor.

Sicherheitshinweise
 - Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden.
 - Der Ventilator darf nur bei freiem Luftein- oder austritt in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
 - Nicht mit einem Transformator regelbar.

Artikel:
DAS 71/6
 - Ausführung: Stahlring
 - Fördervolumen: 15000 m3/h
 - FördervolumenNenn: 8200 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 94 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 970 1/min - im opt. Wirkungsgrad
 - Drehzahl: 975 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 570 W / im opt. Wirkungsgrad
 - INenn: 2,2 A / im opt. Wirkungsgrad
 - IMax: 2,5 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Einbauort: Wand
 - Einbaulage: senkrecht
 - Material: Stahlblech, lackiert
 - Material Gehäuse: Stahlblech, lackiert
 - Farbe: grau
 - Gewicht: 35 kg
 - Gewicht mit Verpackung: 53 kg
 - Nennweite: 710 mm
 - Breite: 910 mm
 - Höhe: 910 mm
 - Tiefe: 465 mm
 - Breite mit Verpackung: 950 mm
 - Höhe mit Verpackung: 950 mm
 - Tiefe mit Verpackung: 630 mm
 - Fördermitteltemperatur bei Nennstrom: 50 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C
 - Gesamteffizienz e: 37 %
 - Messkategorie: C
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 45
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,57 kW / 8200 m3/h / 94 Pa
 - nBEP: 970 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - IBEP: 2,2 A
 - SchallleistungspegelLWA7: 71 dB(A)
 - Verschlussklappe: ohne
