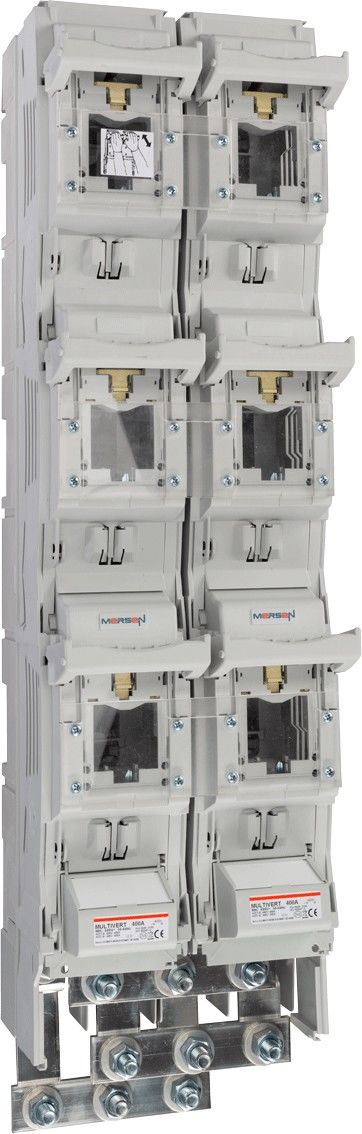

MERSEN Sicherungslastschaltleiste 1.400.000
Art.Nr.: 974207
Lieferzeit: 7-14 Arbeitstage
Sicherungslastschaltleiste 1.400.000
Hersteller: MERSEN
Hersteller-Art.Nr.: W1023266
EAN: 9008567000830
Ursprung: Tschechische Republik
Zolltarif: 85363090
MULTIVERT NH-Sicherungs-Lastschaltleisten erfüllen sämtliche Funktionen eines NH-Sicherungs-Lasttrennschalters. Die Konstruktion ist für die Direktmontage auf Sammelschienen in dreipoliger Anordnung ausgelegt. MULTIVERT Doppelschaltleisten können auf 185mm Sammelschienen-Systemen direkt montiert werden und sind in den Bauweisen MULTIVERT 800A (2 x 400A) und MULTIVERT 1260A (2 x 630A) erhältlich. Sie sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Größe 2: 400A und Größe 3: 630A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIVERT ermöglichen dem Anwender eine rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung. Montage auf 185mm Sammelschienen-System, symmetrische Schaltleiste - Kabelabgang oben/unten bei Einbau wählbar, Berührungsschutz IP 30 mit Zentralabdeckung, Leitungsanschlussvarianten: 4 fach Kabelanschluss mit Bolzen M12 - geeignet für 1260A bei Einsatz von besonderen Trennmessern Größe 2, 630A, Artikel 22SZSM1.
Merkmale: | |
Ausführung als Hauptschalter | nein |
Ausführung als Sicherheitsschalter | nein |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsdauerstrom Iu | 800 A |
Bedingter Bemessungskurzschlussstrom Iq | 28 kA |
Geeignet für Sicherungseinsätze | NH2 |
Polzahl | 1 |
Mit Sicherungsüberwachung | nein |
Anschlussart Hauptstromkreis | Schienenanschluss |
Kabeleinführung | sonstige |
Mit Steckverbindern bestückt | nein |
Geeignet für Bodenbefestigung | nein |
Geeignet für Frontbefestigung | nein |
Geeignet für Sammelschienenaufbau | ja |
Ausführung des Betätigungselements | Deckelgriff |
Position des Betätigungselements | vorne |
Motorantrieb optional | nein |
Motorantrieb integriert | nein |
Ausführung als NOT-AUS-Einrichtung | nein |
Schutzart (IP), frontseitig | IP20 |
