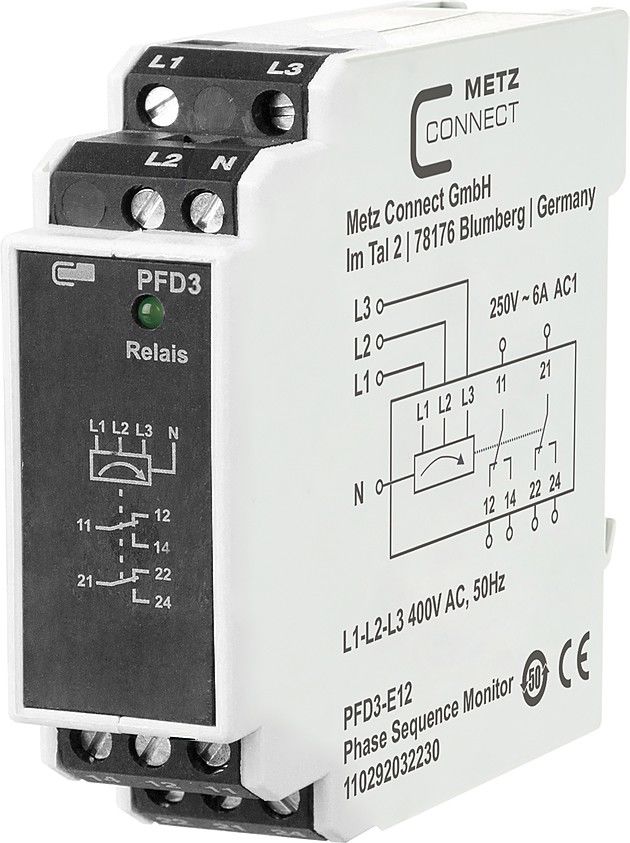

METZ CONNECT Überwachungsrelais 110292032230
Art.Nr.: 856394
Inhalt: 2 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Überwachungsrelais 110292032230
Hersteller: METZ CONNECT
Hersteller-Art.Nr.: 110292032230
EAN: 4251394613017
Ursprung: Deutschland
Zolltarif: 90303320
Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist mit N zu verbinden. Bei Ausfall des Nullleiters fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus).
| Merkmale: | |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | nein |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung bei AC 50 Hz | 400 V |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | nein |
| Funktion Überspannungserkennung | nein |
| Funktion Asymmetrieerkennung | nein |
| Spannungsmessbereich | 400 V |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart der Betriebsspannung | AC |
| Breite | 22,5 mm |
| Höhe | 75 mm |
| Tiefe | 95 mm |
