NIEDAX Bogen WRBR 105.300 F
Art.Nr.: 547172
![](/images/webelemente/lieferstatus/mini/kurzfristige-lieferzeit.png)
Lieferzeit: 7-14 Arbeitstage
Bogen WRBR 105.300 F
Hersteller: NIEDAX
Hersteller-Art.Nr.: WRBR 105.300 F
EAN: 4013339950225
Ursprung: Deutschland
Zolltarif: 73089059

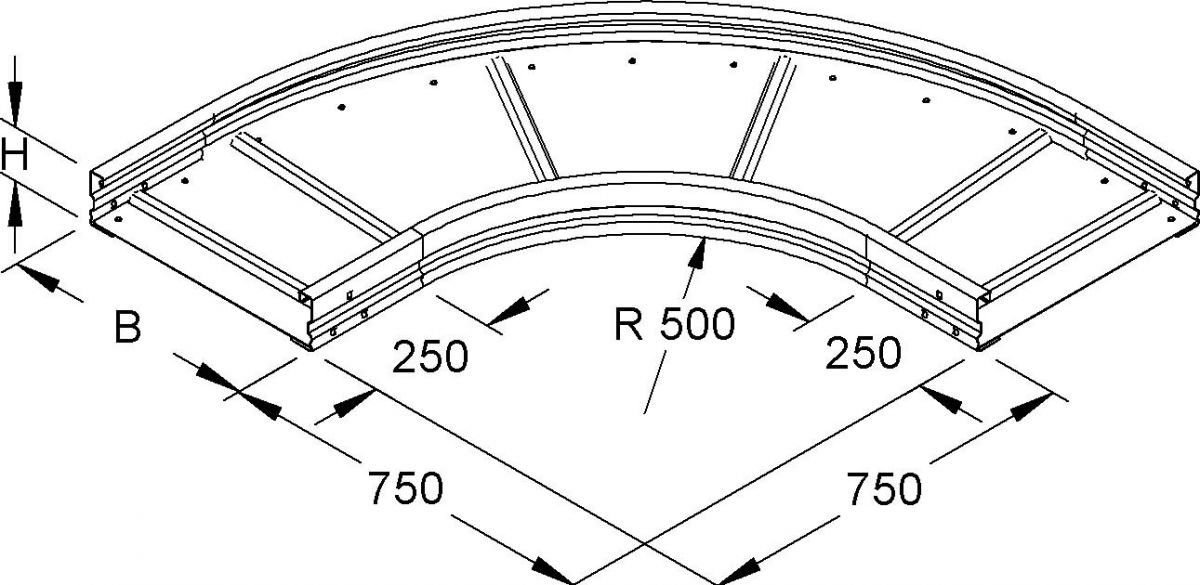

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105... Weitspannkabelrinne WRU 105... Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale: | |
Richtungsänderung | horizontal |
Winkel | 90° |
Bauform | Bogen starr |
Bogenausführung | glatter Bogen |
Mit Oberteil | nein |
Innenradius | 500 mm |
Kabelrinnenhöhe | 105 mm |
Kabelrinnenbreite | 300 mm |
Materialstärke | 1,5 mm |
Seitenlochung | nein |
Montagelochung im Boden | nein |
NATO-Lochbild | nein |
Ausführung | integrierter Verbinder |
Weitspann-Ausführung | ja |
Geeignet für Funktionserhalt | nein |
Werkstoff | Stahl |
Rostfreier Stahl, gebeizt | nein |
Werkstoffgüte | sonstige |
Oberflächenschutz | feuerverzinkt |
