NIEDAX GK-Unterteil GKU 220-78T90 S
Art.Nr.: 1144584
Lieferzeit: 7-14 Arbeitstage

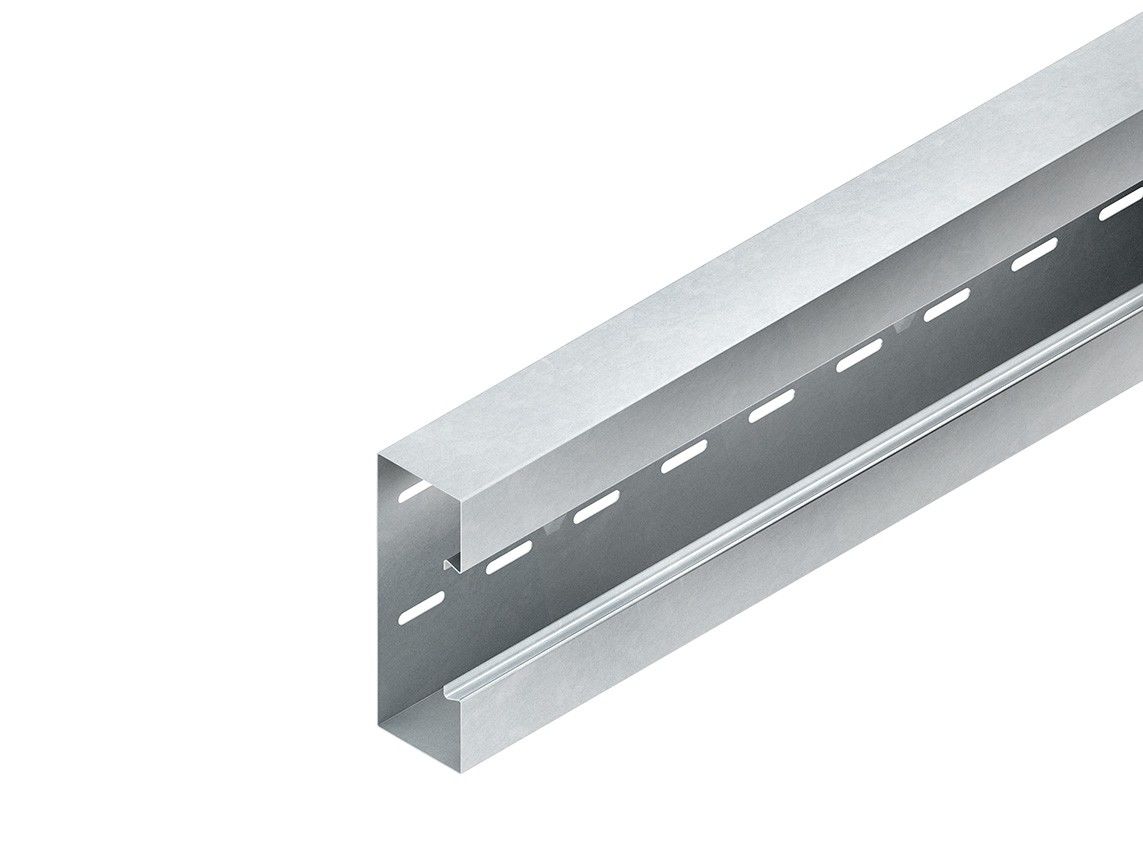

GK-Unterteil GKU 220-78T90 S
Hersteller: NIEDAX
Hersteller-Art.Nr.: GKU 220-78T90 S
EAN: 4013339206339
Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 220 x 90 mm Deckelöffnung : 78 mm dreireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm und 106 mm vertikale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 500 mm Schlaufenabstand Rastermaß : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 18552 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale: | |
Breite | 220 mm |
Tiefe | 90 mm |
Länge | 2000 mm |
Anzahl der Oberteile | 1 |
Oberteile mitgeliefert | nein |
Oberteilbreite 1 | 78 mm |
Symmetrisch | ja |
Bauform rechteckig | ja |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Halogenfrei | ja |
Antibakterielle Behandlung | nein |
Oberflächenschutz | bandverzinkt |
Ausführung Rückwand (Innenseite) | gelocht |
Mit Schutzfolie | nein |
Anzahl der steckbaren Trennwände | 1 |
Mit Kanalverbinder | nein |
Montagelochung im Boden | ja |
Montageart der Oberteile | innenliegend |
Mit Kabelhalteklammer | ja |
Nutzbarer Querschnitt | 18552 mm² |
Schutzart (IP) | IP20 |
Einsatztemperatur | -5..60 °C |
