NIEDAX Hängestiel HDUF 50/200 E3
Art.Nr.: 484533
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

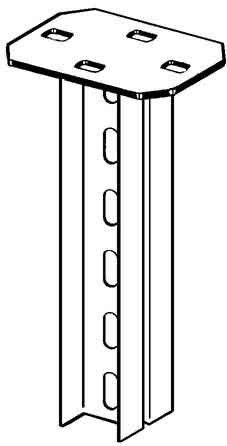

Hängestiel HDUF 50/200 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: HDUF 50/200 E3
EAN: 4013339327706
Ursprung: Deutschland
Zolltarif: 73089059
Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/... E3, für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! für Ausleger : KTUM... E3 = 400 mm Länge KTU... E3 = 600 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 205 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
| Merkmale: | |
| Länge | 205 mm |
| Profilbreite | 50 mm |
| Profilhöhe | 50 mm |
| Ausführung | U-Profil doppelseitig |
| Tragfähigkeit | 4 kN |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Oberflächenschutz | sonstige |
| Einsatztemperatur | -20..120 °C |
| Gewicht | 0,8941 kg |
