NIEDAX Hängestiel U-Profil HU 6040/1000 E5
Art.Nr.: 614643
Lieferzeit: 7-14 Arbeitstage

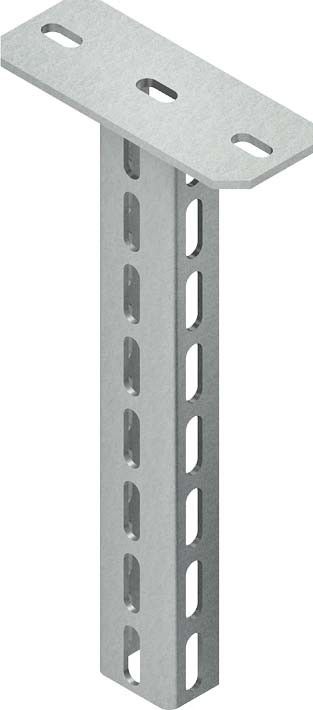

Hängestiel U-Profil HU 6040/1000 E5
Hersteller: NIEDAX
Hersteller-Art.Nr.: HU 6040/1000 E5
EAN: 4013339093649
Ursprung: Deutschland
Zolltarif: 73089059

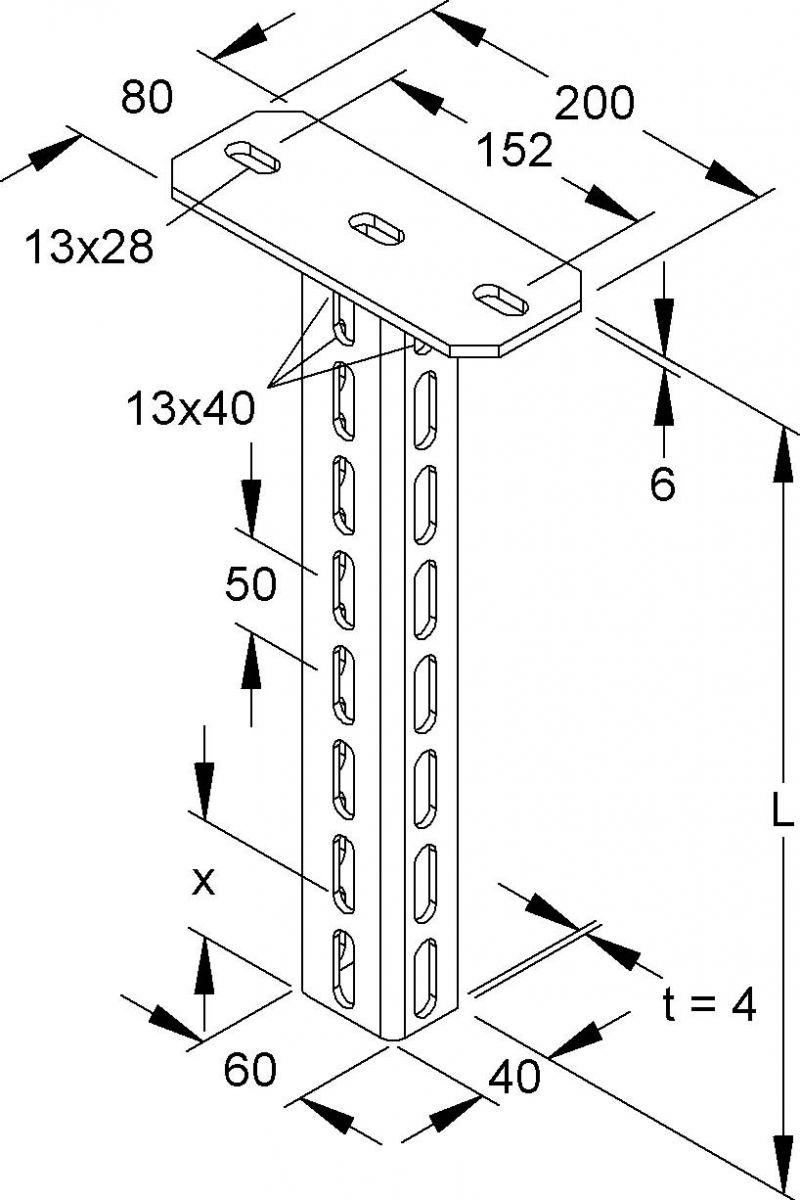

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 E3 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAM... E5 KTA... E5 KTAS... E5 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 1006 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4571
Merkmale: | |
Länge | 1006 mm |
Profilbreite | 40 mm |
Profilhöhe | 60 mm |
Ausführung | U-Profil |
Tragfähigkeit | 6 kN |
Geeignet für Funktionserhalt | ja |
Werkstoff | rostfreier Stahl |
Rostfreier Stahl, gebeizt | ja |
Werkstoffgüte | Edelstahl (V4A) |
Oberflächenschutz | sonstige |
Gewicht | 3,82737 kg |
