NIEDAX Rundbogen WSBR 150.300 E3
Art.Nr.: 546827
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Rundbogen WSBR 150.300 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: WSBR 150.300 E3
EAN: 4013339951444
Ursprung: Deutschland
Zolltarif: 73089059

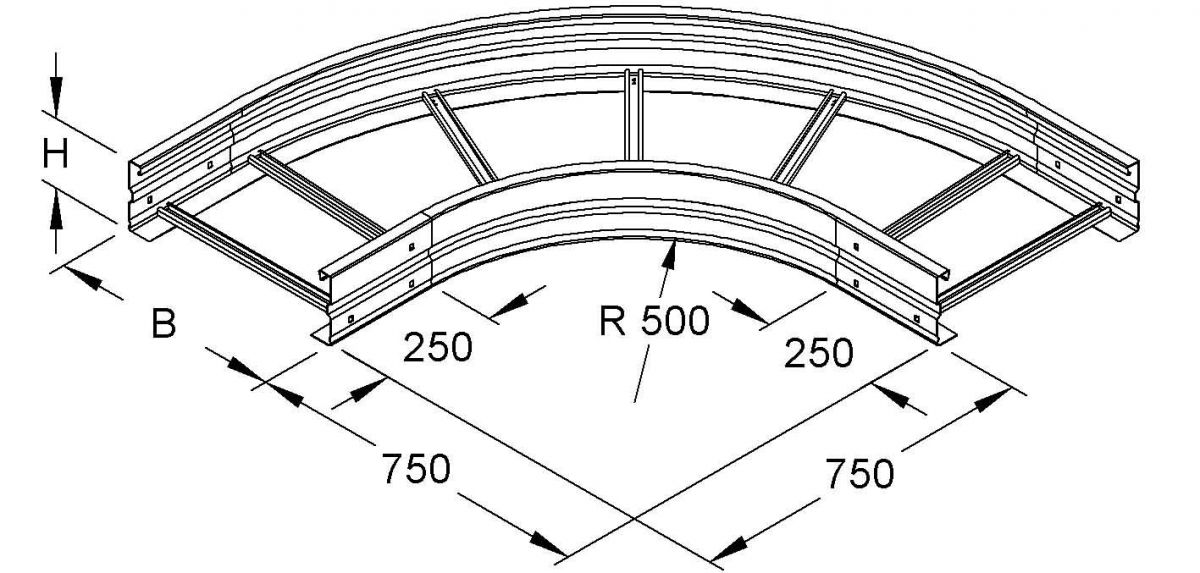

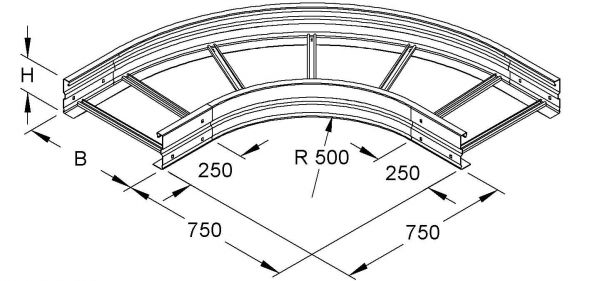

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
| Merkmale: | |
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | nein |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90° |
| Bogenausführung | glatter Bogen |
| Scharnierend | nein |
| Kabelleiterhöhe | 150 mm |
| Kabelleiterbreite | 300 mm |
| Ausführung | ohne Verbinder |
| Innenradius | 500 mm |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Oberflächenschutz | sonstige |
