NIEDAX Wandausleger KTVW 550 F
Art.Nr.: 614808
Lieferzeit: 7-14 Arbeitstage

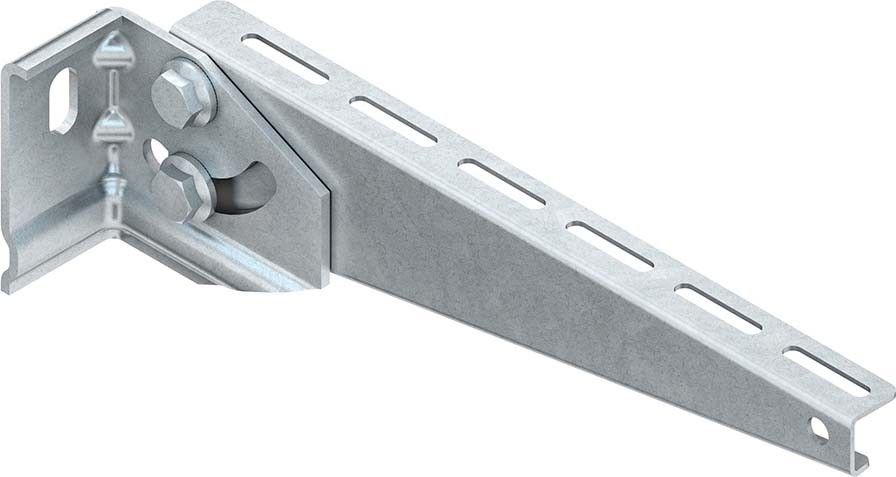

Wandausleger KTVW 550 F
Hersteller: NIEDAX
Hersteller-Art.Nr.: KTVW 550 F
EAN: 4013339086962
Ursprung: Deutschland
Zolltarif: 73089059

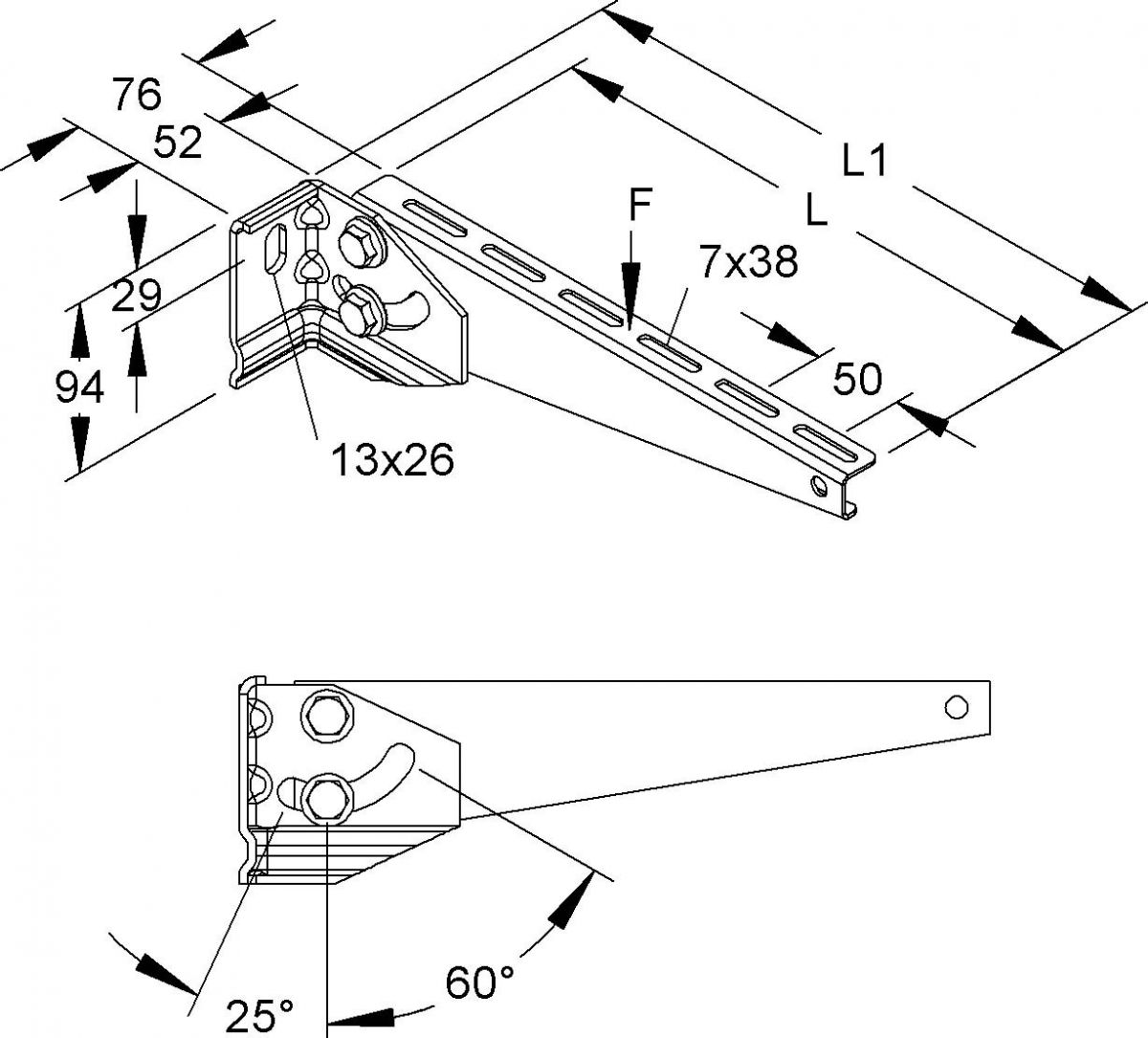

Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 565 mm Gesamtlänge L1 : 590 mm Tragfähigkeit F bei L/2 : 1,1 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale: | |
Länge | 590 mm |
Breite | 76 mm |
Höhe | 94 mm |
Geeignet für Kabeltragsystembreite | 100..500 mm |
Ausführung | Wandausleger |
Winkel | -25..60 ° |
Tragfähigkeit | 1,1 kN |
Geeignet für Funktionserhalt | nein |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Oberflächenschutz | feuerverzinkt |
