NIEDAX Weitspannkabelleiter WSLSN 200.600 F

Art.Nr.: 678073

Inhalt: 6 m

Mehr von NIEDAX

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

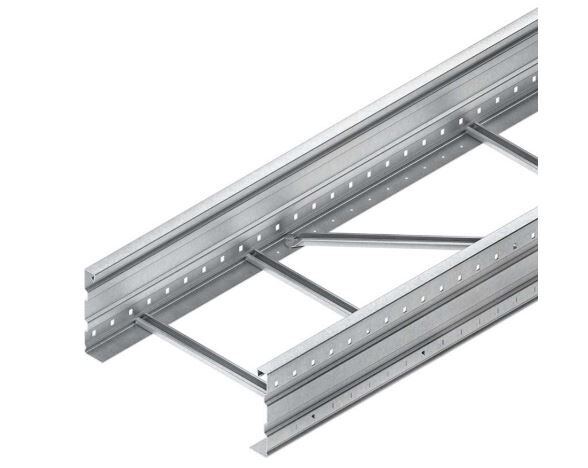

Weitspannkabelleiter WSLSN 200.600 F

Hersteller: NIEDAX

Hersteller-Art.Nr.: WSLSN 200.600 F

EAN: 4013339193684

Ursprung: Deutschland

Zolltarif: 73089059

Weitspannkabelleiter nach DIN EN 61537, mit besonders starken gelochten und gesickten Seitenholmen, mit eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 600 mm Materialstärke t : 2,5 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Sprossenabstand : 300 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 107570 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Merkmale:
Ausführung des Seitenholms	Profil (offen)
Seitenlochung	ja
Ausführung der Sprosse	Profil ungelocht
Befestigung der Sprosse	blindgenietet
Höhe	200 mm
Breite	600 mm
Länge	6000 mm
Arbeitslänge	6000 mm
Nutzbarer Querschnitt	107570 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	300 mm
Steigetrasse	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Einsatztemperatur	-20..120 °C
Oberflächenschutz	feuerverzinkt
Gewicht	15,0678 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m	3450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m	2500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m	1650 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m	1150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 10,0 m	800 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 11,0 m	500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 12,0 m	350 N/m
