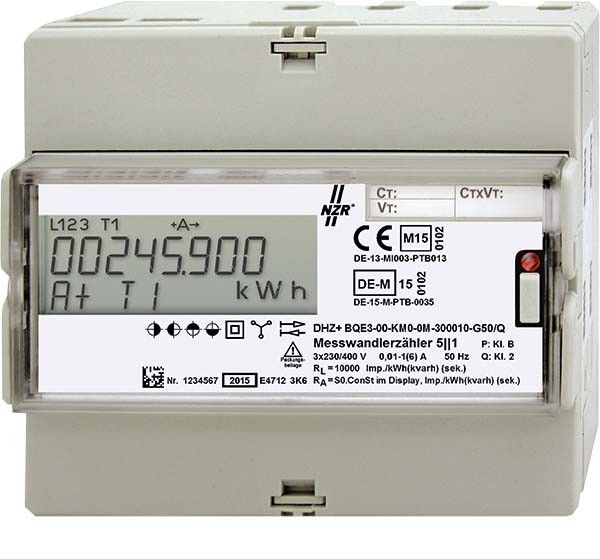

NZR Hutschienenzähler 58320118

Der DHZ+ ZG ist ein digitaler Zähler zur Messung von positiver und negativer Wirk- und Blindenergie in 2-Leiternetzen. Die hier beschriebene Generation des Gerätes dient zur Bildung eines intelligenten Messsystems (iMSys) gemäß Vorgaben des BSI und des Messstellenbetriebsgesetzes (MsbG). Die Variante DHZ+ ZG verfügt über eine eichrechtskonforme Zählerstandsgangmessung, wie sie für Eigenversorger zur Begrenzung des Drittverbrauches nach § 62 des Erneuerbare Energien-Gesetz (EEG) benötigt wird. Beide Varianten verfügen über eine vollintegrierte Schnittstelle an Local Meter Network (LMN) zum direkten Anschluss an ein Smart Meter Gateway. Die Geräte nutzen M-Bus als Protokoll, kommunizieren über eine RS485-Schnittselle mit RJ-12-Steckern, die zum Anschluss an ein späteres Gateway notwendig sind. Ein Betrieb an einer klassischen M-Bus-Leitung ist daher nicht möglich. Bitte beachten Sie, dass die Umschaltung auf die LMN-Kommunikation nur einmalig möglich ist. Diese Einstellung kann auch im Werk nicht zurückgesetzt werden. Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnissesist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar) Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation. Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten System 4-Leiter, Spannung (U) 1x230V, Strom (I) 5(80) A in 4-Quadranten, Ausführung, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige 3,4 x 6,8 mm, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000Imp/kWh, änderbar typabhängig 100 bis 100.000 Imp./kWh, M-Bus Schnittstelle als RS485 mit RJ-12 zum Anschluss eines Gateways. Zählerstandsgangmessung Anzahl Kanäle max. 4, Speichertiefe 40.000 Einträge, Registrierperiode 15 min, Aufzeichungsart Energiezählwerksstände, Zählerstandsgangspeicherung nur im Transparentmodus verfügbar, Echtzeituhr, Ganggenauigkeit innerhalb ± 5 ppm, Synchronisation über Datenschnittstelle, Gangreserve Goldcap max. 7 Tage (168 h bei 23°C, Datenerhalt spannungslos im FLASH-ROM, mid. 10 Jahre. Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm
