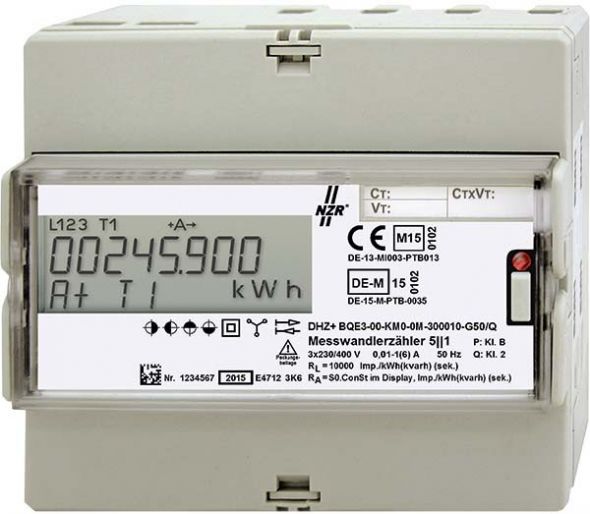

NZR Wechsel-/Drehstromzähler DHZ+4Q485MID59320245
Art.Nr.: 560891
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Wechsel-/Drehstromzähler DHZ+4Q485MID59320245
Hersteller: NZR
Hersteller-Art.Nr.: 59320245
EAN: 4048652032747
Ursprung: Deutschland
Zolltarif: 90283019
Der DHZ+ ist ein digitaler 1-Tarif-Zähler für das 4-Leiter-Drehstromnetz für Lieferung und Bezug und Wirk- und Blindenergie mit M-BUS (RS485) und 2xS0-Impulsausgang ohne Lastprofil für Hutschienenmontage. Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie und Blindenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandleranschluss. Displayanzeige für: Energiewert, Displaytest, Wandlerkonstanten, Impulskonstante, Impulslänge, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, 2 x Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation) kWh, Impulsfaktor und Impulslänge einstellbar, M-BUS Scnittstelle (RS485), Wandlerverhältnis einstellbar, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Directive). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle (RS485) EN 13757-2, -3, Adressierung: Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten: max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten, System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 1(6) A, in 4-Quadranten Ausführung, Frequenz (f) 50 Hz, Anzeige 3-zeilig
| Merkmale: | |
| Zählertyp | elektronisch |
| Nennstrom (In) | 5 A |
| Maximalstrom (Imax) | 6 A |
| Nennspannung (Un) N-L | 230 V |
| Nennspannung (Un) L-L | 400 V |
| Frequenz | 50 Hz |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Messwandler |
| Energieart | Wirk- und Blindleistung |
| Geeignet für | Bezug/Lieferung |
| Tarifausführung | Eintarif |
| Tarifsteuerung | intern |
| Messungsart Lastgang | nein |
| Rücklaufsperre | nein |
| Geeicht | ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 1000 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 6 |
| Breite | 120 mm |
| Tiefe | 80 mm |
| Höhe | 100 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | nein |
| Mit Sperrcode | nein |
| Anzahl der Stellen | 8 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
