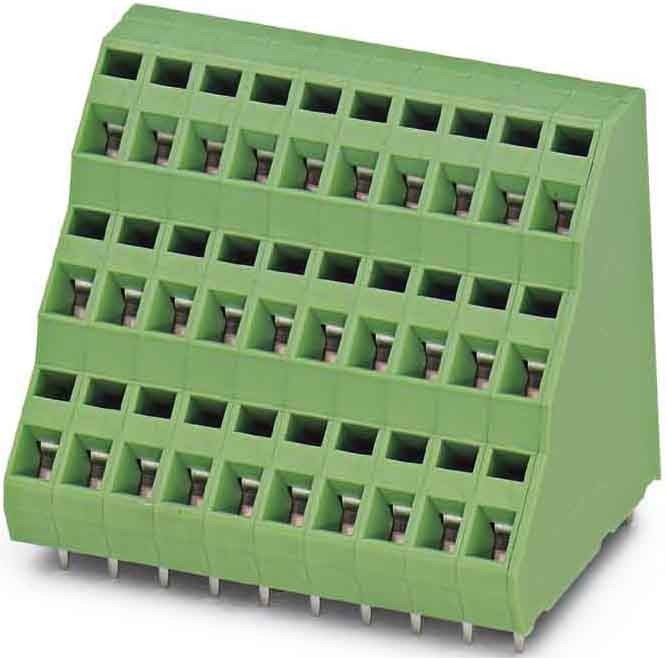

PHOENIX CONTACT Leiterplattenklemme ZFK3DS 1,5-5,08
Art.Nr.: 876368
Inhalt: 100 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leiterplattenklemme ZFK3DS 1,5-5,08
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 1704415
EAN: 4017918116651
Ursprung: Deutschland
Zolltarif: 85369010
Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 3, Polzahl pro Reihe: 1, Artikelfamilie: ZFK3DS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
| Merkmale: | |
| Höhe | 40 mm |
| Anzahl der elektrischen Anschlüsse | 3 |
| Anzahl der Etagen | 3 |
| Rastermaß der Anschlüsse | 5,08 mm |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 12 A |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin | 1,3 mm |
| Länge des Pins | 3,4 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..100 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
