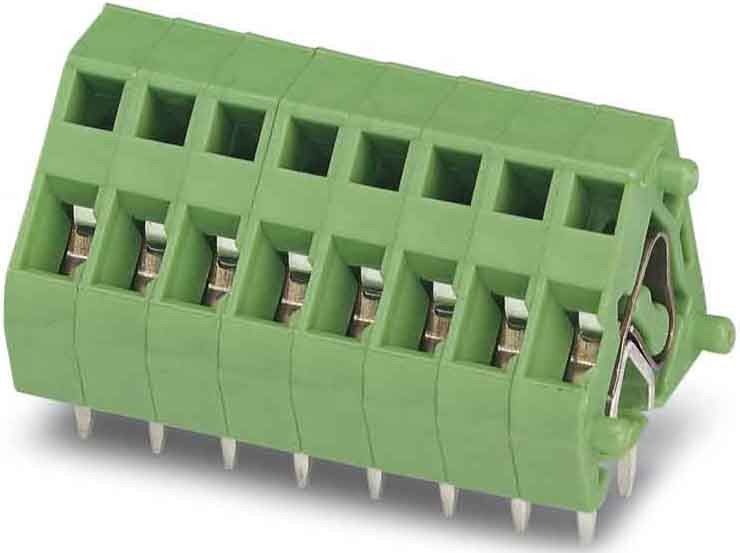

PHOENIX CONTACT Leiterplattenklemme ZFKDS 1-3,81
Art.Nr.: 876377
Inhalt: 50 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leiterplattenklemme ZFKDS 1-3,81
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 1704978
EAN: 4017918128944
Ursprung: Polen
Zolltarif: 85369010
Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1, Rastermaß: 3,81 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
| Merkmale: | |
| Höhe | 18,5 mm |
| Anzahl der elektrischen Anschlüsse | 1 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 3,81 mm |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 12 A |
| Bemessungsspannung | 200 V |
| Bemessungsstoßspannung | 2,5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..1 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin | 1,2 mm |
| Länge des Pins | 3,5 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..100 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
