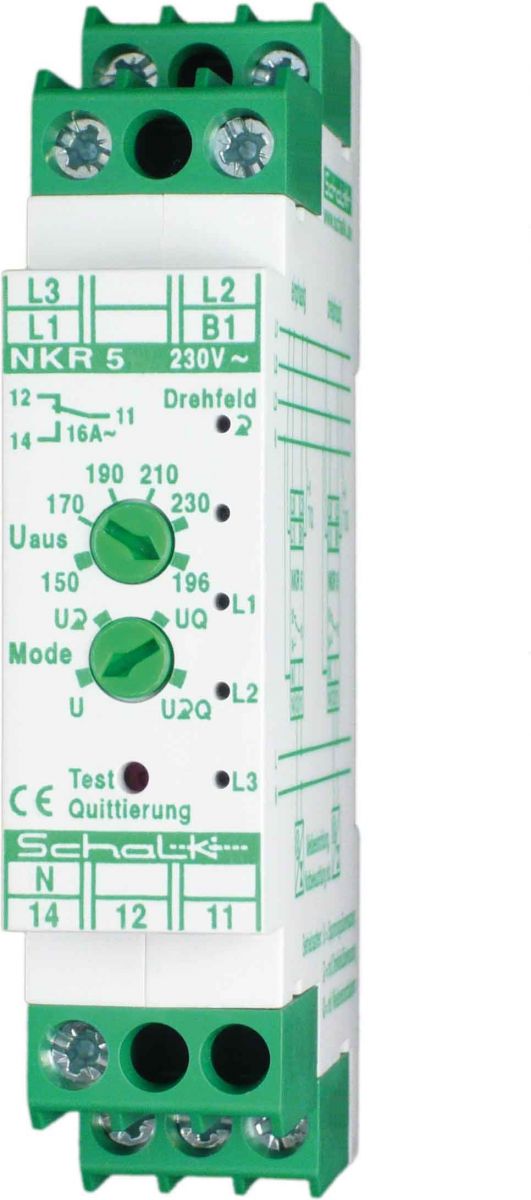

SCHALK Netz-Überwachungs-Relais NKR 5 3x230/400V AC
Art.Nr.: 160873
Auf Lager:
5 Stk.
Stand: 01.05.2024 06:03 Uhr
Sofort lieferbar Lieferzeit: 1-3 Arbeitstage
Netz-Überwachungs-Relais NKR 5 3x230/400V AC
Hersteller: SCHALK
Hersteller-Art.Nr.: NKR509
EAN: 4046929301046
Ursprung: Deutschland
Zolltarif: 85364900
Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt. Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden. Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden. Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt. Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert. Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion), Maße: 18x55mm, 230V AC ,1 Wechsler 10A potentialfrei, Uvar 150-230V, Ufix 196V
| Merkmale: | |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | nein |
| 1-Phasen-Unterspannung möglich | ja |
| 3-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | nein |
| 3-Phasen-Überspannung möglich | nein |
| 1-Phasen-Fenster möglich | nein |
| 3-Phasen-Fenster möglich | nein |
| Enthält Funktion Gleichspannung-Unterspannung | nein |
| Enthält Funktion Gleichspannung-Überspannung | nein |
| Enthält Funktion Gleichspannung-Fenster | nein |
| Spannungsmessbereich 1 | 150..230 V |
| Spannungsmessbereich 2 | 196 V |
| Spannungsart des Messbereichs | AC |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 140..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 140..250 V |
| Spannungsart zur Betätigung | AC |
| Ansprechwert Spannung | 150..230 V |
| Min. einstellbare Ansprechverzögerungszeit | 0,5 s |
| Max. zulässige Ansprechverzögerungszeit | 0,5 s |
| Min. einstellbare Rückfallverzögerungszeit | 0 s |
| Max. zulässige Rückfallverzögerungszeit | 0,5 s |
| Anzahl der Kontakte als Wechsler | 1 |
| Breite | 18 mm |
| Höhe | 88 mm |
| Tiefe | 55 mm |
