SCHNEIDER ELECTRIC Dämmerungsschalter CCT15483
Art.Nr.: 770261
Lieferzeit: 7-14 Arbeitstage

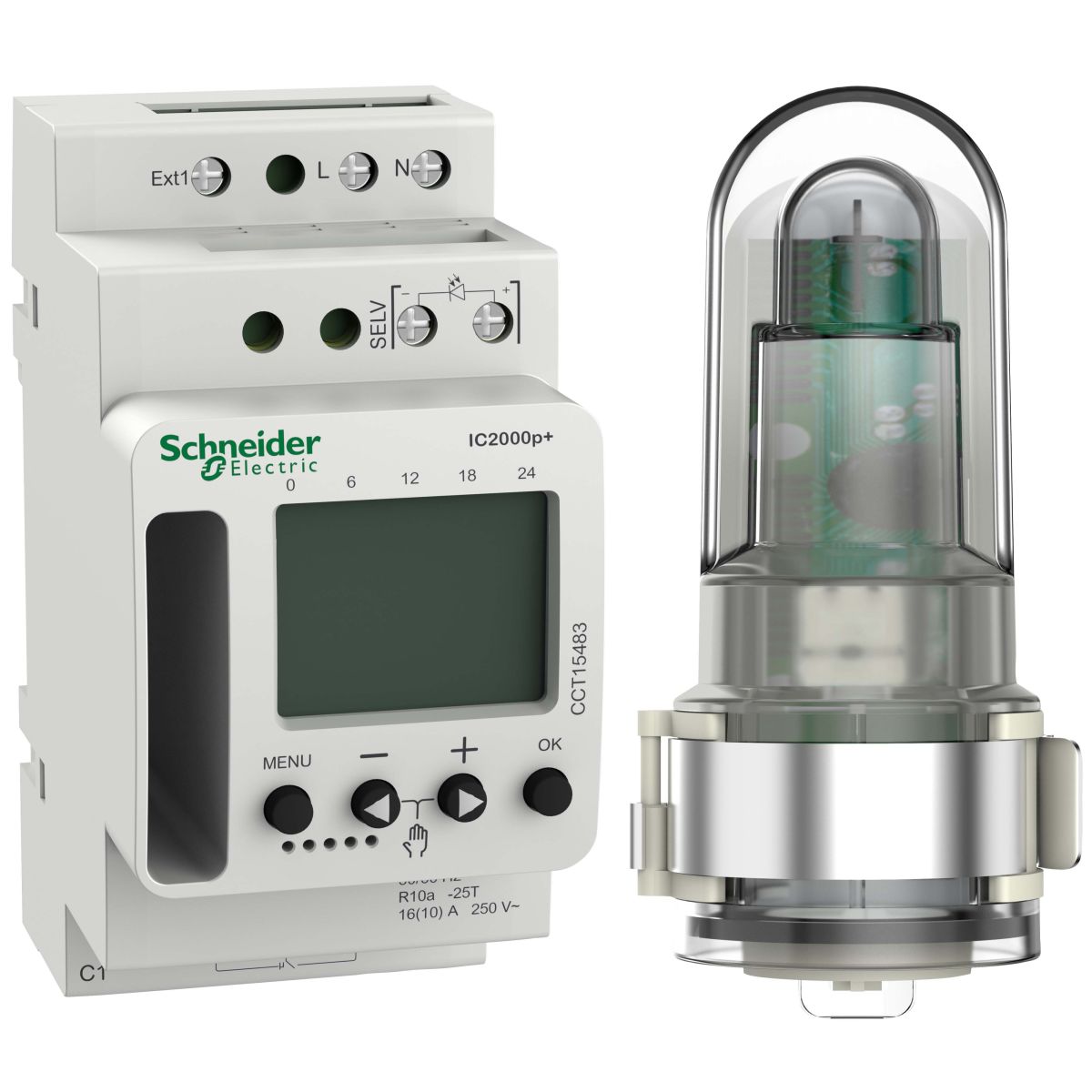

Dämmerungsschalter CCT15483
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: CCT15483
EAN: 3606489524586
Ursprung: Deutschland
Zolltarif: 91070000
Dämmerungsschalter zur helligkeits- und zeitabhängigen Steuerung von Beleuchtungsanlagen. Die Beleuchtungsanlage wird eingeschaltet, sobald der eingestellte Helligkeitsschwellwert unterschritten wird oder die Zeitsteuerung das Schließen des Relais ermöglicht. Drei Einstellbereiche für den Ansprechschwellwert Bereich 1 2 bis 50 Lux. Bereich 2 60 bis 300 Lux. Bereich 3 350 bis 2100 Lux. Zeitverzögertes Ein-und Ausschalten Einstellbar zwischen 20 - 140 Sekunden. Externer Eingang als Nebenstelle. Testen der Verdrahtung durch Taster am Gerät. Kurzanleitung im Aufbewahrungsfach. Für die Montage auf Hutschienen TH35. nach EN 60715. Funktionen -56 Speicherplätze. EIN-AUS Schaltzeiten. Ferienprogramm -Displaybeleuchtung (abschaltbar). Sommer-/Winterzeitumschaltung -Automatisch, deaktivierbar, Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt, eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar. PIN-Codierung. Nennspannung AC 230,-15 %/+10 %, 50/60 Hz. Schaltleistung max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Schaltleistung min 10 mA, AC 230 V, 100 mA, AC/DC 24 V. Kontakt potentialfrei. Standby-Leistung 0,3 W. Glühlampenlast 2600 W. Halogenlampenlast 2600 W. Leuchtstofflampenlast nicht kompensiert 2300 VA, reihenkompensiert 2300 VA, -parallel-kompensiert 730 VA (80 uF). Kompaktleuchtstofflampen 170 W. LED <2 W 30 W. LED >2 W 200 W. Externe Eingänge 1. Anschlüsse Schraubklemmen, starr/flexibel 2x0,5 - 2,5 mm2, mit Aderendhülse max. 1x2,5 mm2. Bedienelemente 4 Tasten zur Menüführung. Ganggenauigkeit 7+/-0,25 s/Tag (25 GradC). Gangreserve10 Jahre. Schutzart Gerät IP 20. Gerätebreite 2,5 TE ca. 45 mm. Lieferumfang Außen Lichtsensor CCT15260.
Merkmale: | |
Bemessungsspannung | 230 V |
Bemessungsfrequenz | 50..60 Hz |
Max. Glühlampenlast | 2600 W |
Max. Leuchtstofflampenlast | 2300 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 2300 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 730 VA |
Max. Schaltstrom (cos phi | 0,6) |
Bemessungsschaltstrom | 16 A |
Einstellbereich Helligkeitswert | 2..2000 lx |
Mit programmierbarer Nachtabschaltung | ja |
Tasteingang | ja |
Max. Leitungslänge Lichtfühler | 50 m |
Schutzklasse Lichtfühler | II |
Montageart Lichtfühler | Wandanbau |
Montageart | DIN-Schiene |
Breite in Teilungseinheiten | 2,5 |
Einbautiefe | 67 mm |
Schutzart (IP) | IP20 |
Schutzart (IP) Lichtfühler | IP55 |
