SCHNEIDER ELECTRIC Kompaktleistungsschalter C10F47E100
Art.Nr.: 1314093
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

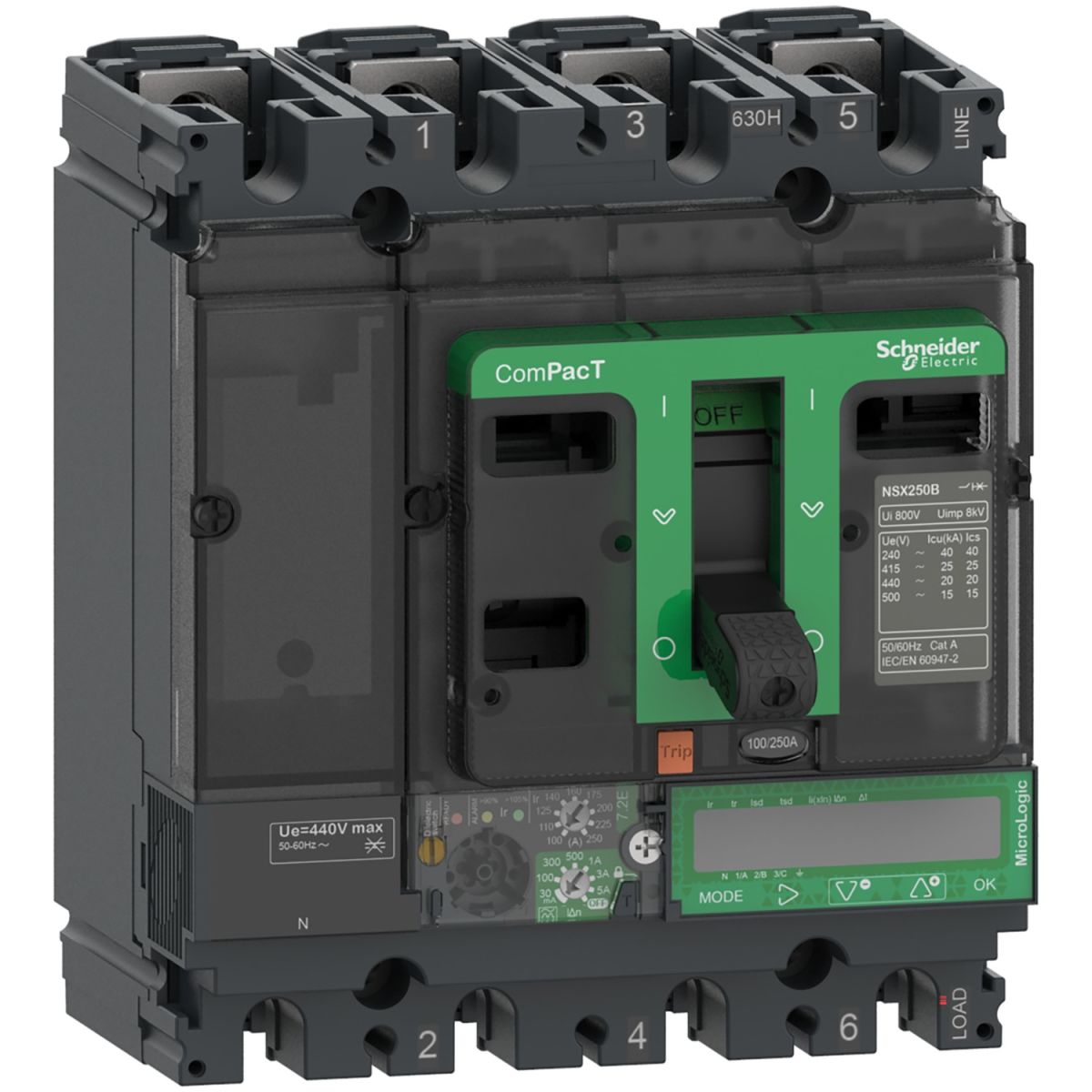

Kompaktleistungsschalter C10F47E100
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: C10F47E100
EAN: 3606481994479
Ursprung: Polen
Zolltarif: 85362090
Der ComPacT NSX100F ist ein kompletter, feststehender 4P3D Kompaktleistungsschalter zur Optimierung von Platzbedarf und Ausschaltvermögen. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 36kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.2 E Vigi-Auslöser mit 100 A Nennstrom und einem integrierten einstellbaren Fehlerstromschutz. Der Auslöser MicroLogic 7.2 E Vigi bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.2 E Vigi verfügt über ein integriertes Anzeigegerät für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 4-polige Version (140mm x 161mm x 86mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX100F ist Teil der Schneider Electric EcoStruxure Power-Architektur.
| Merkmale: | |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsspannung | 440 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
| Überlastauslöser Stromeinstellung | 40..100 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 60..1000 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 150..1500 A |
| Verlustleistung | 22,3 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | nein |
| Hutschienenmontage optional | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Knebel |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb integriert | nein |
| Motorantrieb optional | ja |
| Schutzart (IP) | IP40 |
