SCHNEIDER ELECTRIC Kompaktleistungsschalter C63R46E630
Art.Nr.: 822950
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

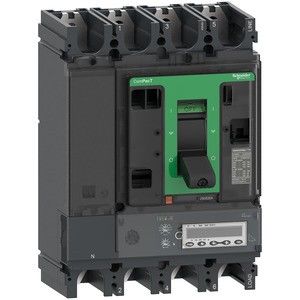

Kompaktleistungsschalter C63R46E630
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: C63R46E630
EAN: 3606481988959
Ursprung: Frankreich
Zolltarif: 85362090
Bei diesem ComPacT NSX630R handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 200 kA eff. bei 415 VAC 50/60 Hz und 45 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 6.3 E mit einer Nennleistung von 630 A und einen einstellbaren Erdschlussschutz (mit Stellung AUS). Das Auslösegerät MicroLogic 6.3 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 6.3 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630R ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
| Merkmale: | |
| Bemessungsdauerstrom Iu | 630 A |
| Bemessungsspannung | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 200 kA |
| Überlastauslöser Stromeinstellung | 250..630 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 945..6300 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 945..9450 A |
| Verlustleistung | 158,8 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | nein |
| Hutschienenmontage optional | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Knebel |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb integriert | nein |
| Motorantrieb optional | ja |
| Schutzart (IP) | IP40 |
