SCHNEIDER ELECTRIC Leistungsschalter GV5P150H

Art.Nr.: 772399

Auf Lager: 1 Stk.
Stand: 21.11.2025 16:15 Uhr

Mehr von
SCHNEIDER ELECTRIC

Sofort lieferbar
Lieferzeit: 1-3 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

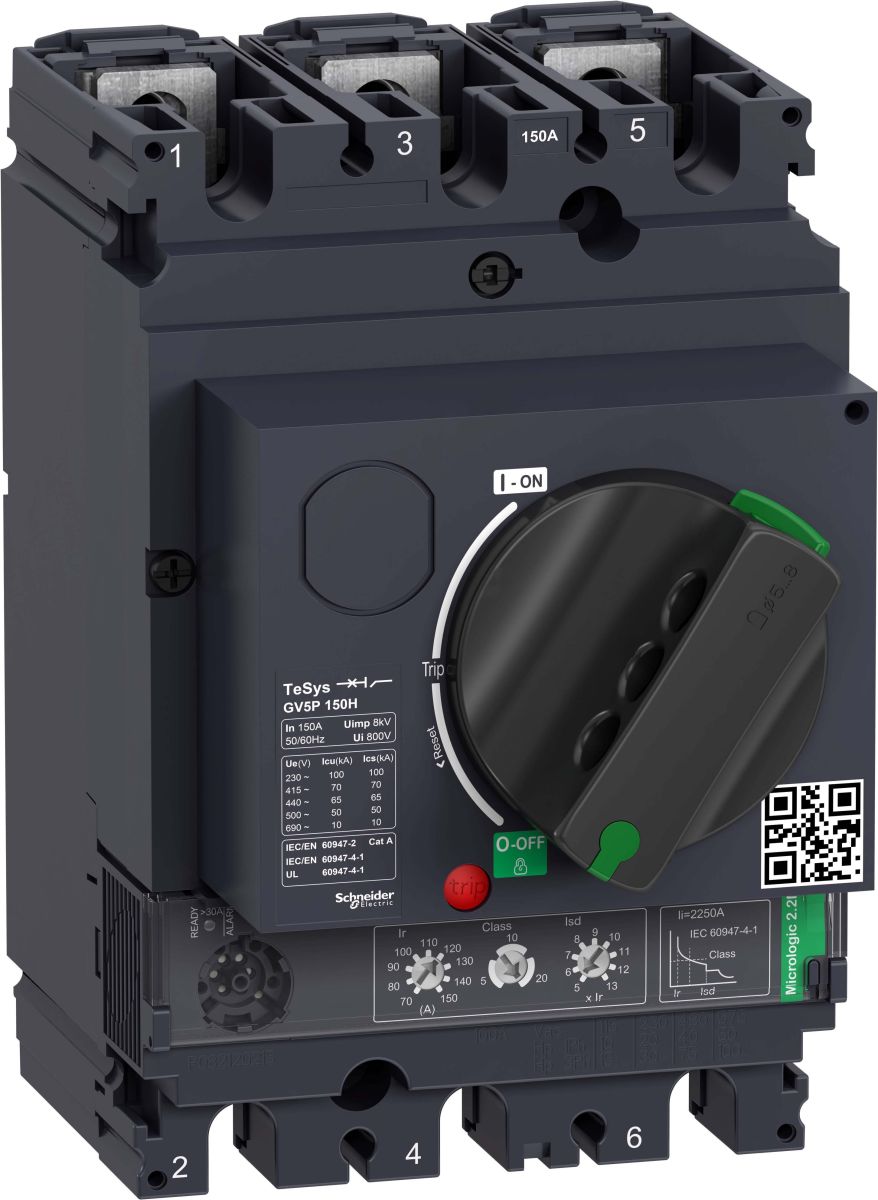

Leistungsschalter GV5P150H

Hersteller: SCHNEIDER ELECTRIC

Hersteller-Art.Nr.: GV5P150H

EAN: 3606489915414

Ursprung: Frankreich

Zolltarif: 85362090

TeSys GV Motorschutzschalter, 3 Pole (3P), 150A/690V, für den Schutz von 3-Phasen-Motoren 55-75kW@400V. Er bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Ausschaltvermögen Icu 70kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 70-150A und einer wählbaren Auslöseklasse 5, 10 oder 20, Magnetschutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).

Merkmale:
Überlastauslöser Stromeinstellung	70..150 A
Einstellbereich des unverzögerten Kurzschlussauslösers	150 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	0..690 V
Bemessungsdauerstrom Iu	150 A
Bemessungsbetriebsleistung bei AC-3, 230 V	75 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Verlustleistung	27,6 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	70 kA
Schutzart (IP)	IP40
Höhe	161 mm
Breite	105 mm
Tiefe	155 mm
